ASROCK H81M-ITX Quick Installation Guide

H81M-ITX
141
Bahasa Indonesia

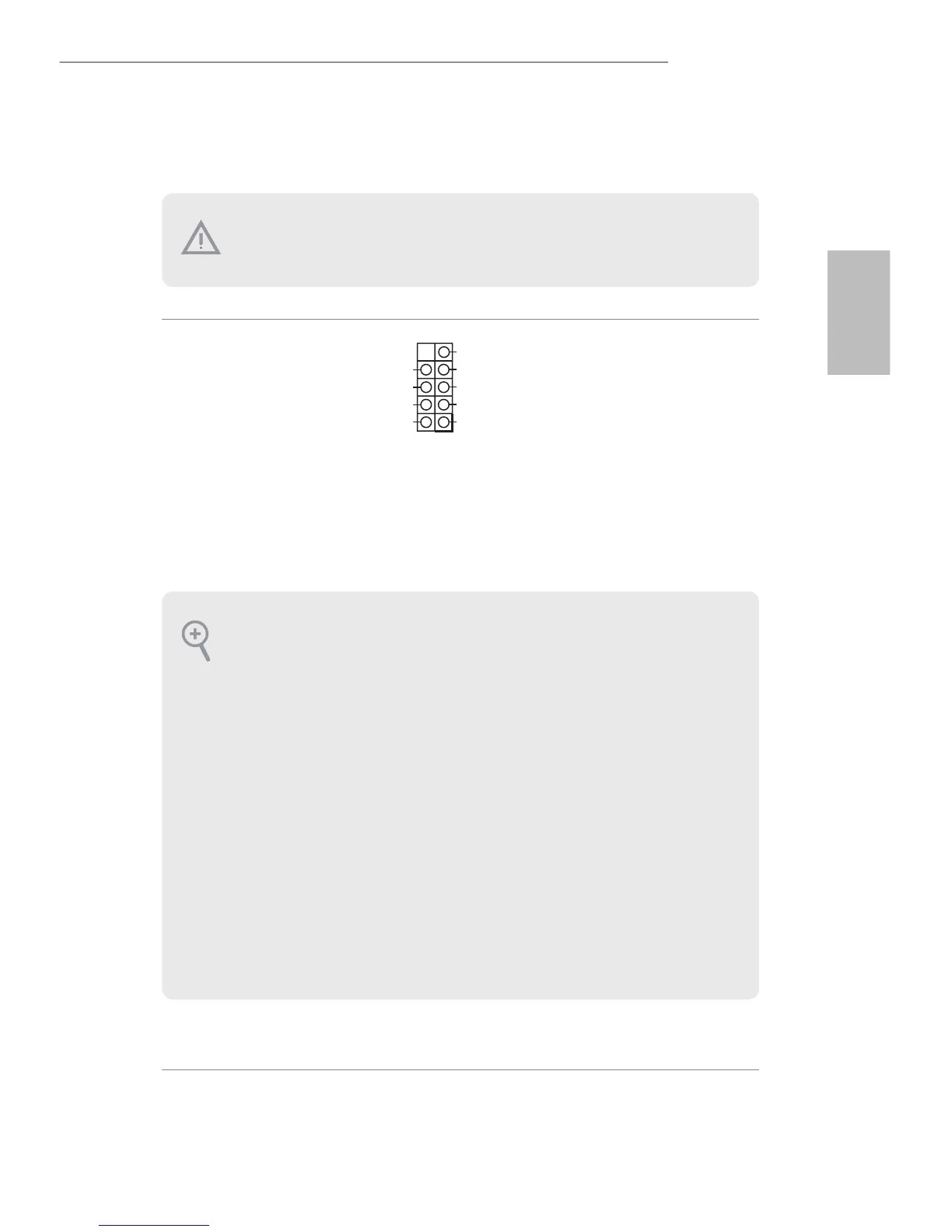

1.4 Header dan Konektor Onboard
Header Panel Sistem
(PANEL1 9-pin)
(lihat hal. 1, No. 8)
Sambungkan switch daya,
atur ulang indikator status
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
GND RESET#
PWRBTN
#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang
untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan
pengaktifan ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila
sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3.
LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala
bila hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup
jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan
konektor akan mengakibatkan kerusakan permanen pada motherboard.
