ASROCK H81M-ITX Quick Installation Guide

142
Bahasa Indonesia
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis
harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan
pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan
dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol
Realtek, lalu sesuaikan “Volume Perekaman”.

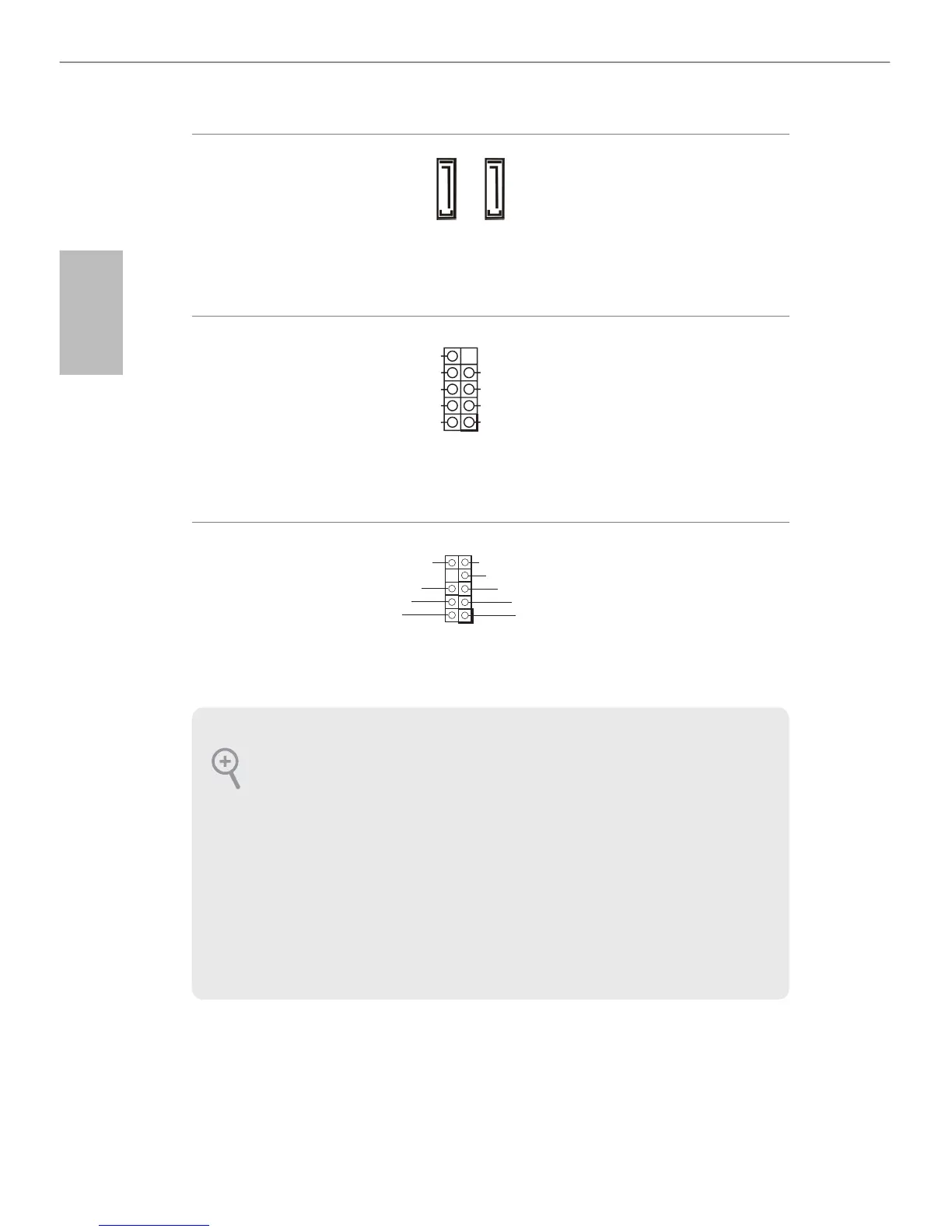

Konektor Serial ATA3
(SATA3_0:
lihat hal. 1, No. 9)
(SATA3_1:
lihat hal. 1, No. 10)
Dua konektor SATA3 ini
mendukung kabel data
SATA untuk perangkat
penyimpanan internal
dengan kecepatan transfer
data hingga 6,0 Gb/s.
Header USB 2.0
(USB10_11 9-pin)
(lihat hal. 1, No. 8)
Selain dua port USB
2.0 pada panel I/O,
terdapat satu header pada
motherboard ini. Masing-
masing header USB 2.0
dapat mendukung dua
port.
Header Audio Panel
Depan
(HD_AUDIO1 9-pin)
(lihat hal. 1, No. 16)
Header ini untuk
menyambungkan
perangkat audio ke panel
audio depan.
DUMMY
GNDGND
P+7
P-7
P+6
P-6
USB_PWR
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
SATA3_0 SATA3_1
