ASROCK H81M-ITX Quick Installation Guide

H81M-ITX
143
Bahasa Indonesia

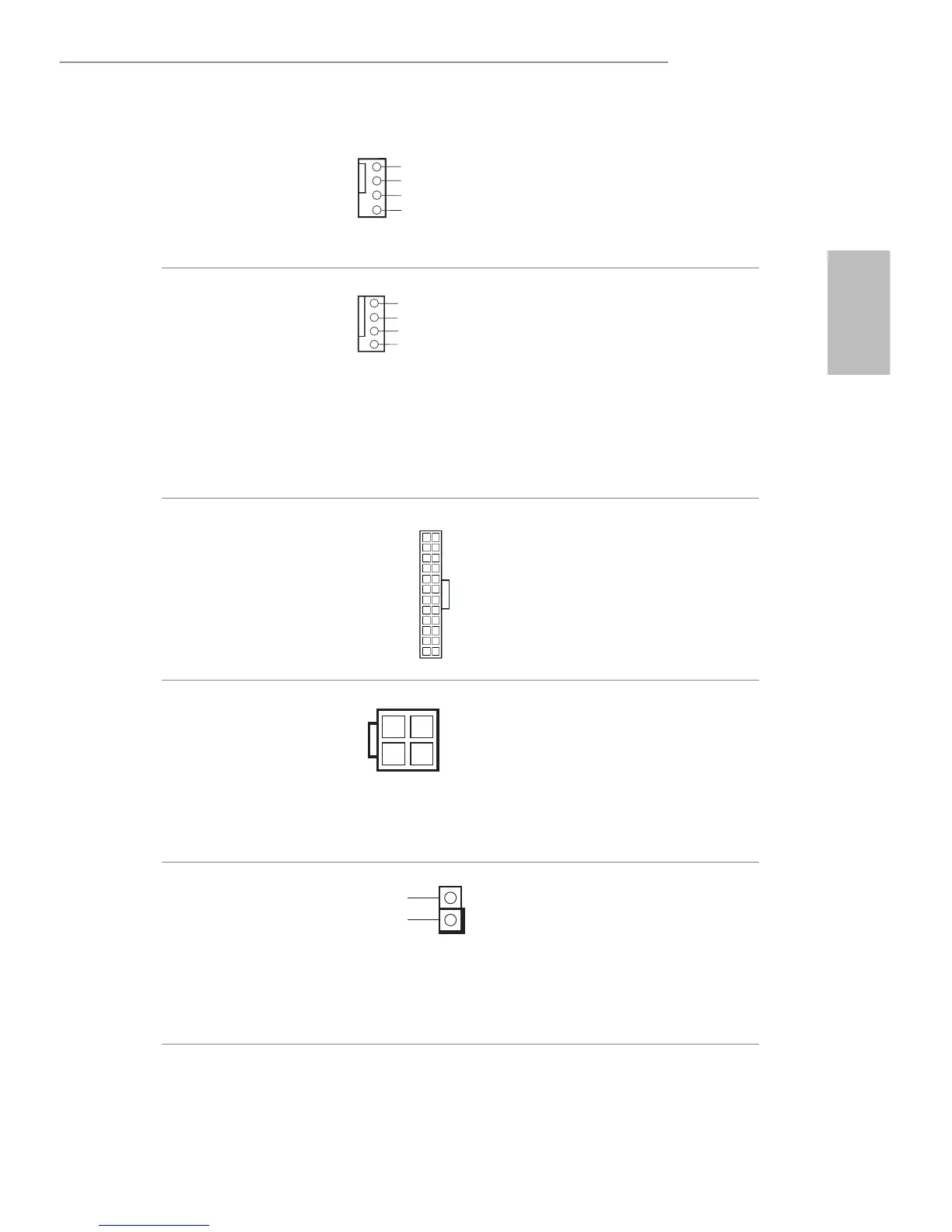

Konektor Kipas Chassis
(CHA_FAN1 4-pin)
(lihat hal. 1, No. 11)
Sambungkan kabel kipas
ke konektor kipas, lalu
cocokkan kabel hitam
dengan pin ground.
Konektor Kipas CPU
(CPU_FAN1 4-pin)
(lihat hal. 1, No. 6)
Motherboard ini
memberikan konektor
kipas CPU 4-Pin
(Kipas Hening). Jika
Anda berencana untuk
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
(ATXPWR1 24-pin)
(lihat hal. 1, No. 5)
Motherboard ini
memberikan konektor
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
(ATX12V1 8-pin)
(lihat hal. 1, No. 1)
Motherboard ini
memberikan konektor
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header
Intrusi Chassis (CI1
2-pin)
(lihat hal. 1, No. 4)
Motherboard ini mendukung
tur deteksi CASE OPEN yang
mendeteksi jika celah chassis telah
dilepas. Fitur ini memerlukan
chassis dengan desain deteksi
intrusi chassis.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
12
1
24
13
1
Signa
l
GND
