110
Türkçe

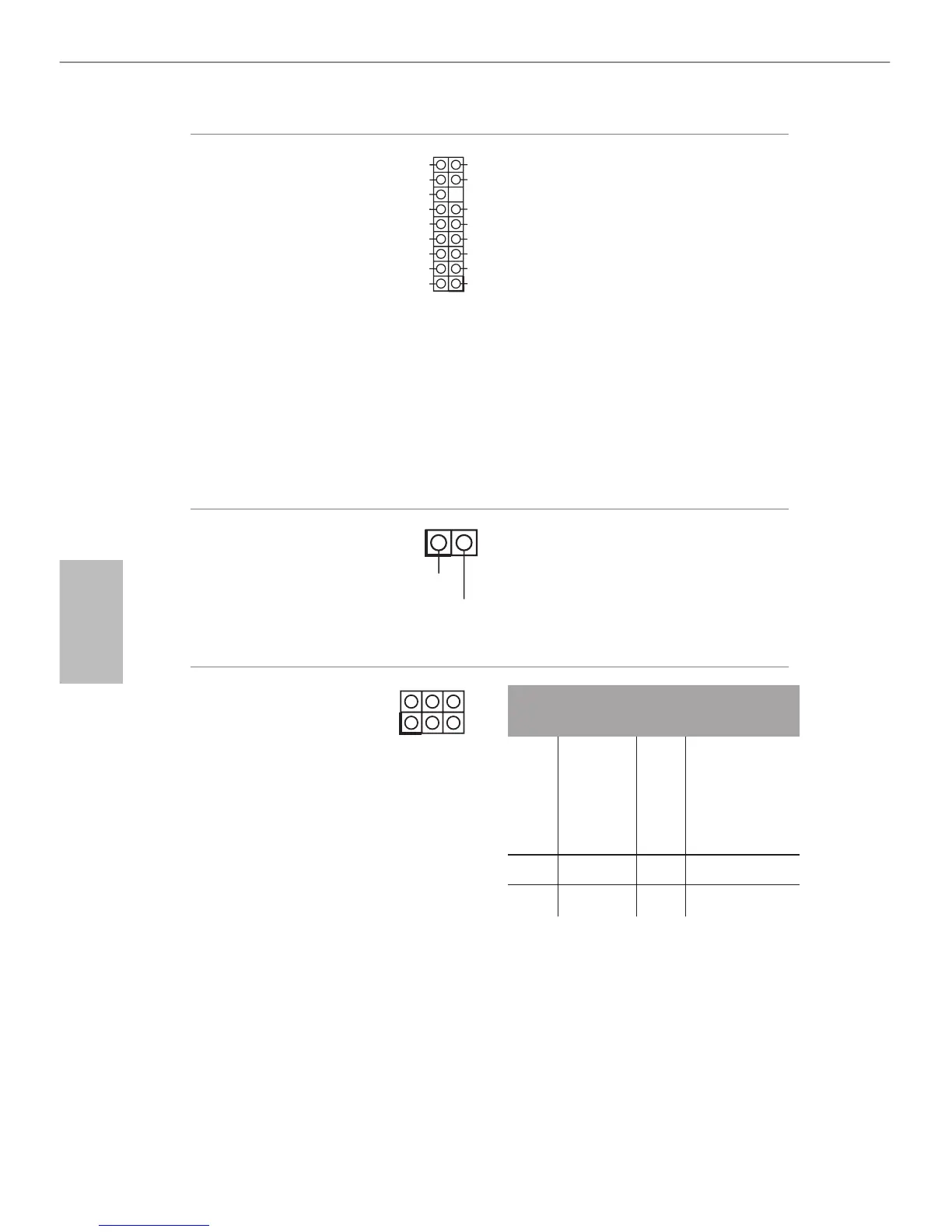

TPM bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 19)
Bu bağlayıcı, anahtarlar,
dijital sertikalar, parolalar
ve verileri güvenli bir
şekilde saklama özelliği
bulunan Güvenilir
Platform Modülü (TPM)
sistemini destekler.
TPM sistemleri, aynı
zamanda ağ güvenliğinin
artırılması, dijital
kimliklerin korunması ve
platform bütünlüğünün
sağlanmasına da
yardımcıdır.
Monitör Svici Kafası
(2-pin MONITOR_
SWITCH1)
(bkz. sf.1, No. 5)
LVDS paneli ekran arkaışığını
açan/kapatan bir svice bağlamak
için bu kafa kullanılabilir.
Dijital Giriş / Çıkış Pin
Kafası
(10-pin JGPIO1)
(bkz. sf.1, No. 23)
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
PIN
Sinyal
Adı
PIN Sinyal Adı
6 GND 5
JGPIOPWR
(yapılandırmak
için JGPIO_
PWR1'i
kullanın)
4 GPIO4 3 GPIO3
2 GPIO2 1 GPIO1
1
PWRDN
GND
1
