한 국 어
J3160TM-ITX
시리얼
ATA3
커넥터
(SATA3_1:
1
페이지
, 4
번 항목 참조
)
(SATA3_2:
1
페이지
, 3
번 항목 참조
)
이들 두 개의
SATA3
커넥
터는 최대
6.0 Gb/s
데이
터 전송 속도를 제공하는
내부 저장 장치용
SATA
데이터 케이블을 지원합
니다
.
SATA 전원 커넥터
(SATA_POW1)
(1 페이지 , 1 번 항목 참
조 )
SATA 전원 케이블을 연
결하십시오 .
USB 2.0 헤더
(5 핀 USB6)
(1 페이지 , 2 번 항목 참
조 )
(9 핀 USB4_5)
(1 페이지 , 6 번 항목 참
조 )
(9 핀 USB7_8)
(1 페이지 , 18 번 항목 참
조 )
본 머더보드에는 I/O 패
널에 있 는 3 개의 기본
USB 2.0 포트 외에도 USB
2.0 헤더가 3 개 있 습니다
. 각각의 USB 2.0 헤더는
2 개의 USB 2.0 포트를 지
원할 수 있습니다 .
USB 3.0 헤더
(19 핀 USB3_4_5)
(1 페이지 , 8 번 항목 참
조 )
I/O 패널에 USB 3.0 포트
한 탑재되어 있을 뿐 아
니라 마더보드에 헤더 한
개가 탑재되어 있습니다 .
각 USB 3.0 헤더는 포트
두 개를 지원할 수 있습
니다 .

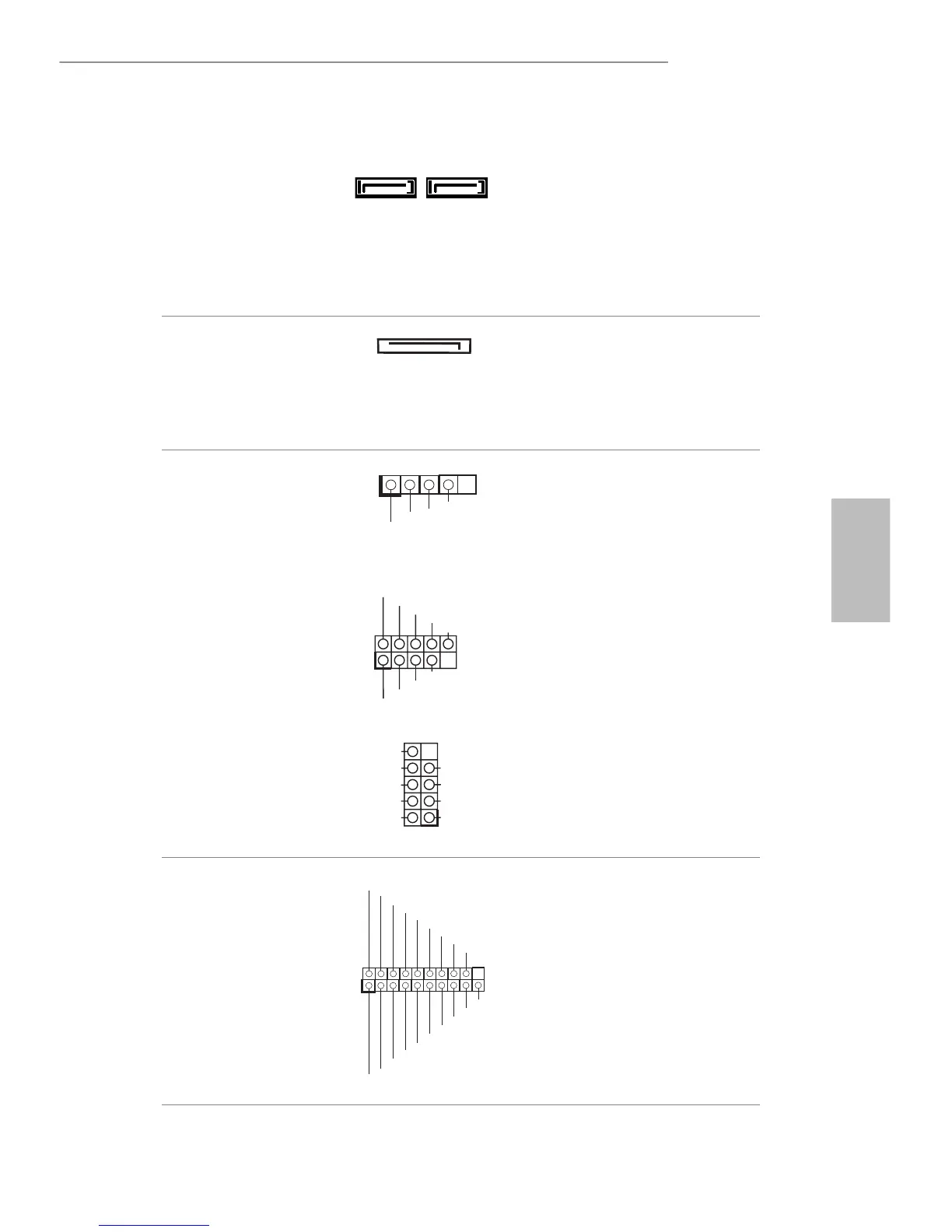

SATA3_2 SATA3_1
1
ID
In tA_P_ D +
In tA_P_ D -
GN D
In tA_P_ S STX+
In tA_P_ S STX-
GN D
In tA_P_ S SRX+
V b us
In tA_P_ D +
In tA_P_ D -
GN D
In tA_P_ S STX+
In tA_P_ S STX-
GN D
In tA_P_ S SRX+
I n tA_P_SS RX-
Vb us
I n tA_P_SS RX-
DUMMY
GND GND
P+7
P-7
P+6
P-6
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+7
P-7
USB_PWR
P+6
P-6
USB_PWR
1
1
USB_PWR
P-
P+
GND
