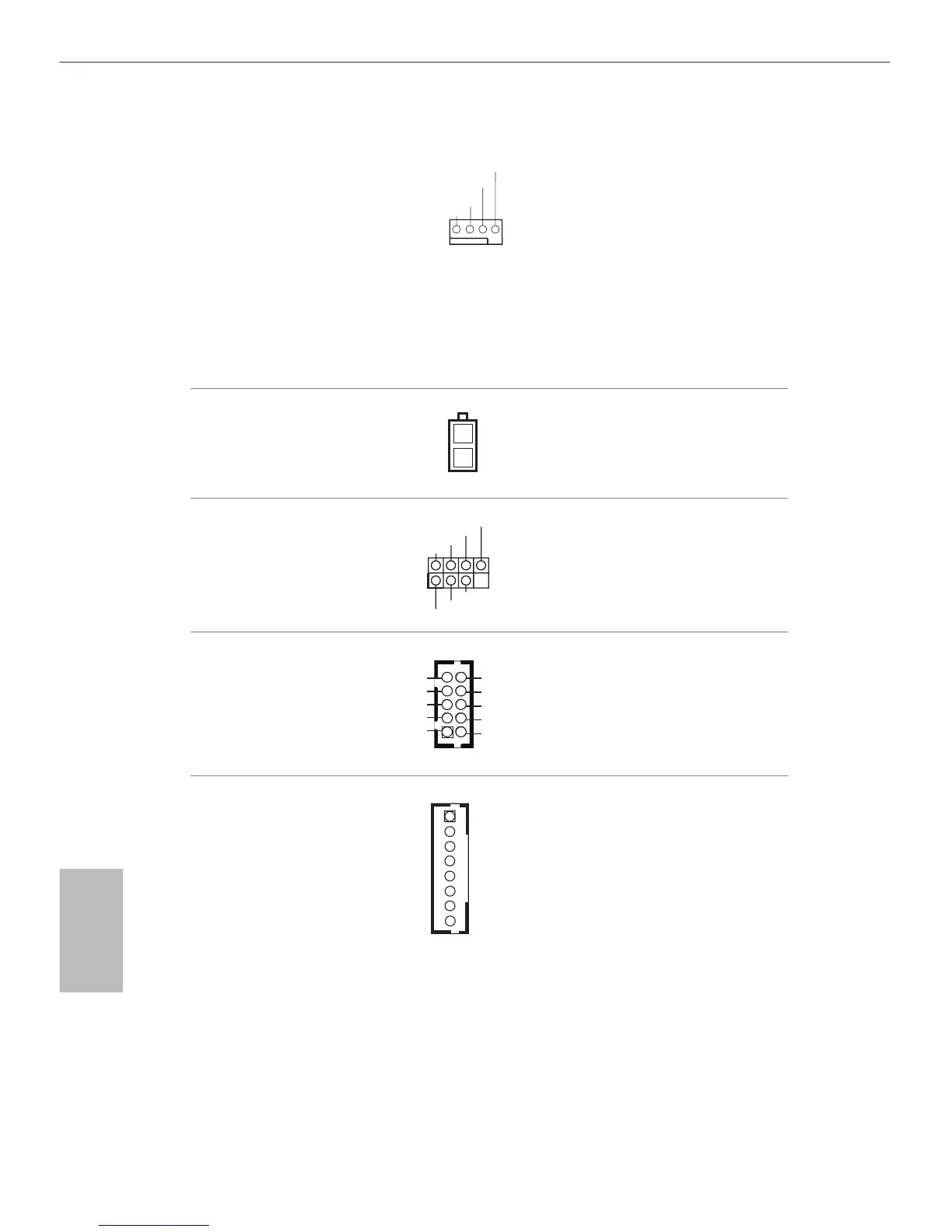

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 7)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broches.
Si vous envisagez de con-
necter un ventilateur de
processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Internal Power Header
(2-pin ATX19V_IN1)
(see p.6, No. 1)
is motherboard
provides a 2-pin ATX 19V
power connector.
Infrarouge consommateur
Prise module
(CIR1 à 7 broches)
(voir p.1, No. 10)
Cette prise peut servir à brancher
le récepteur de la télécommande
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 17)
Cette embase COM1 prend
en charge un module de
port série.
Contrôle du rétroéclairage
Prise
(BLT_VOL1 à 8 broches)
(voir p.1, No. 16)
1 : Activer rétroéclairage
2 : Contrôle rétroéclairage
3 : Alimentation
rétroéclairage
4 : Alimentation
rétroéclairage
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
