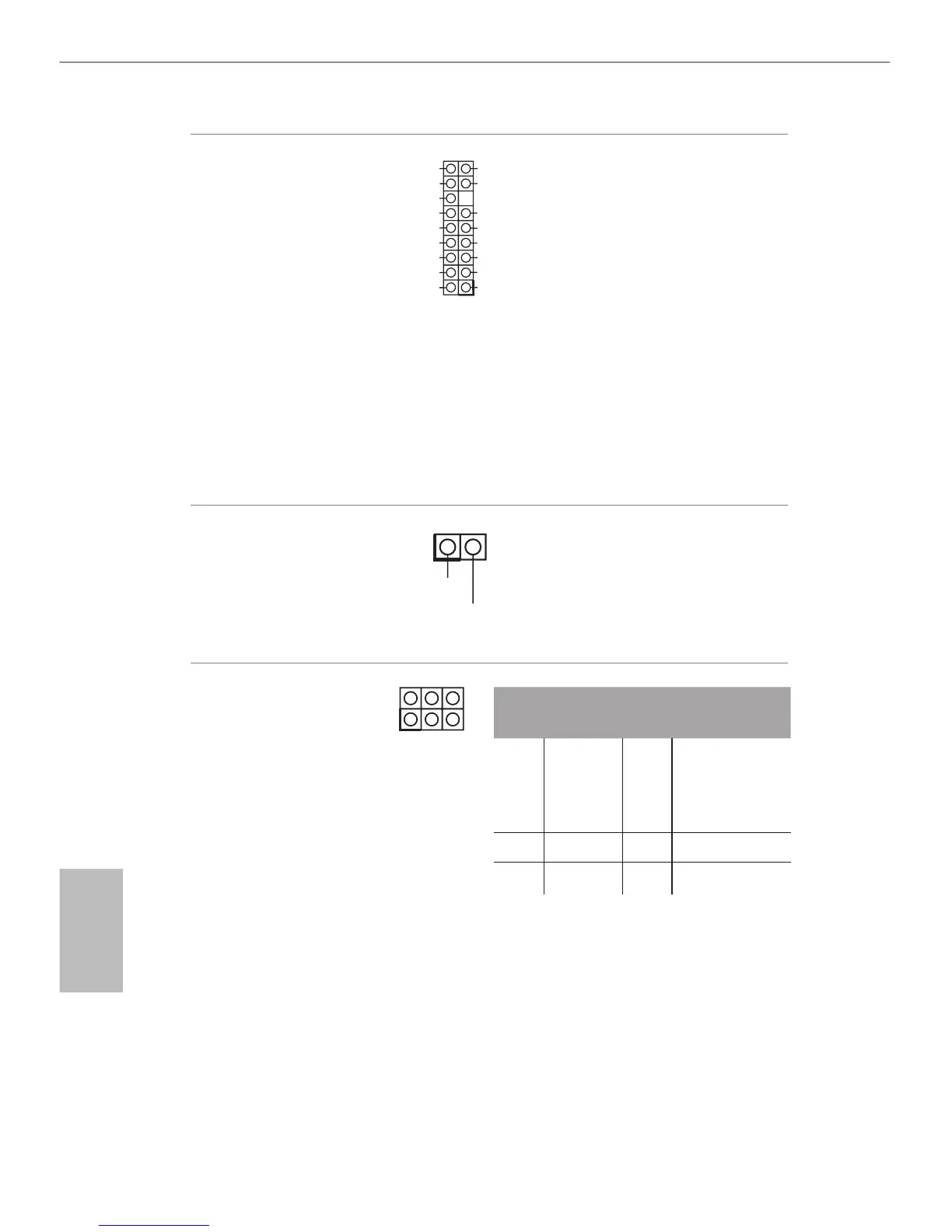

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 16)
Ce connecteur prend en
charge un module TPM
(Trusted Platform Module
– Module de plateforme
sécurisée), qui permet de
sauvegarder clés, certicats
numériques, mots de
passe et données en toute
sécurité. Le système TPM
permet également de
renforcer la sécurité du
réseau, de protéger les
identités numériques et de
préserver l'intégrité de la
plateforme.
Prise interrupteur du
moniteur
(MONITOR_SWITCH1 2
broches)
(voir p.1, No. 5)
Cette prise peut être
utilisée pour connecter un
interrupteur qui allume/
éteint le rétroéclairage de
l'écran LVDS.
Prise à broches d'entrée/
sortie numérique
(JGPIO1 à 10 broches)
(voir p.1, No. 23)
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
PIN
Nom
signal
PIN Nom signal
6 GND 5
JGPIOPWR
(utilisez JGPIO_
PWR1 pour
congurer)
4 GPIO4 3 GPIO3
2 GPIO2 1 GPIO1
1
PWRDN
GND
1
