Italiano

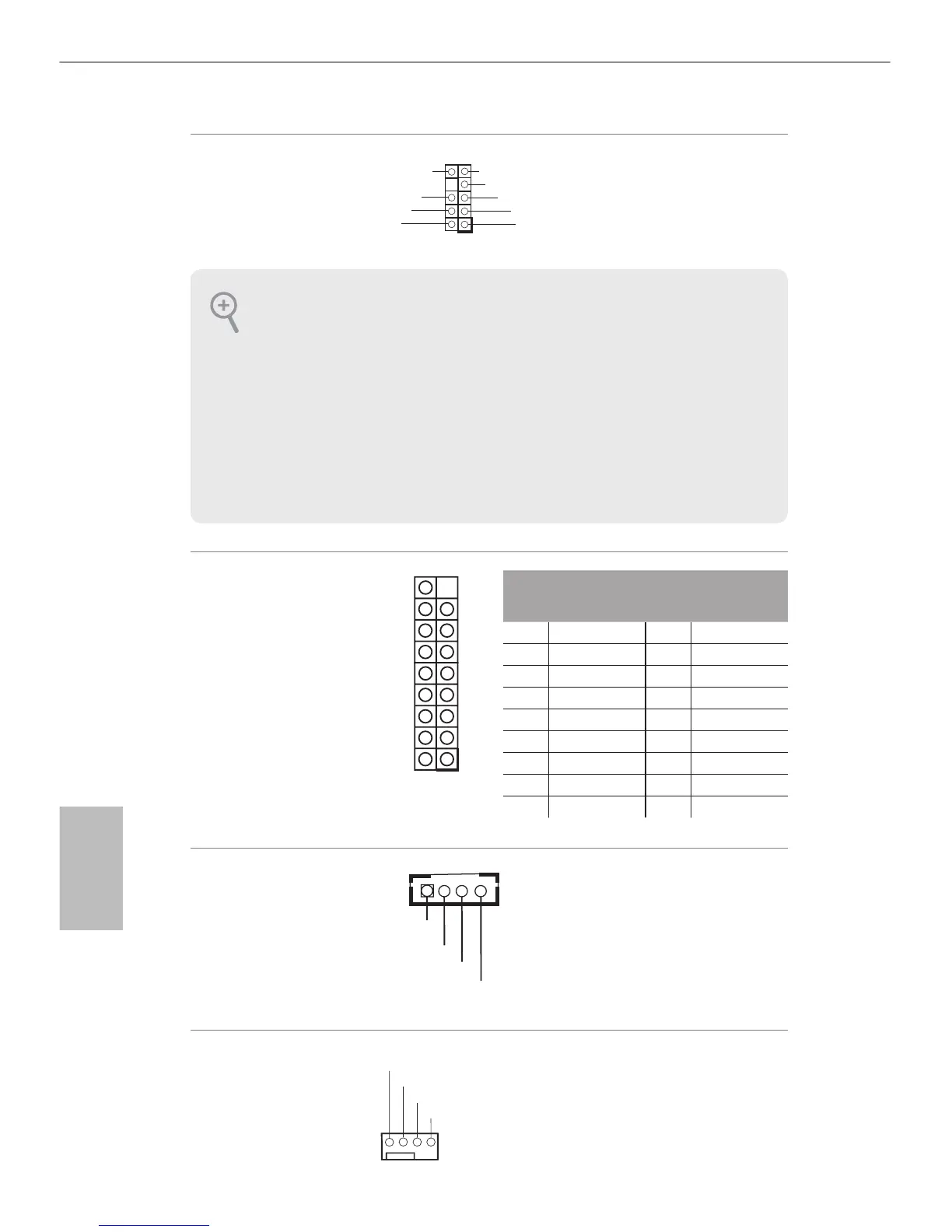

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 25)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Surround analogico
Connettore audio
(17 pin HD_AUDIO2)
(vedere pag. 1, N. 28)
Uscita AMP audio 3W
Connettore wafer
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 27)
Collegare l'altoparlante
dello chassis a questo
header.
Connettore della ventola
dello chassis
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 9)
Collegare il cavo della
ventola al connettore della
ventola e far corrispondere
il lo nero al pin di terra.
12
PIN
Nome del
segnale
PIN
Nome del
segnale
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Centrale
12 Surr_Retro_R 11 A_GND
10 A_GND 9 Surr_Retro_L
8 Surr_Lato_R 7 A_GND
6 A_GND 5 Surr_Lato_L
4 Frontale_R 3 A_GND
2 A_GND 1 Frontale_L
J_SENS E
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Front_L+
Front_R-
Front_R+
Front_L-
1
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessa-
rio collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
