ASROCK J3160TM-ITX Manual

57
Italiano
J3160TM-ITX

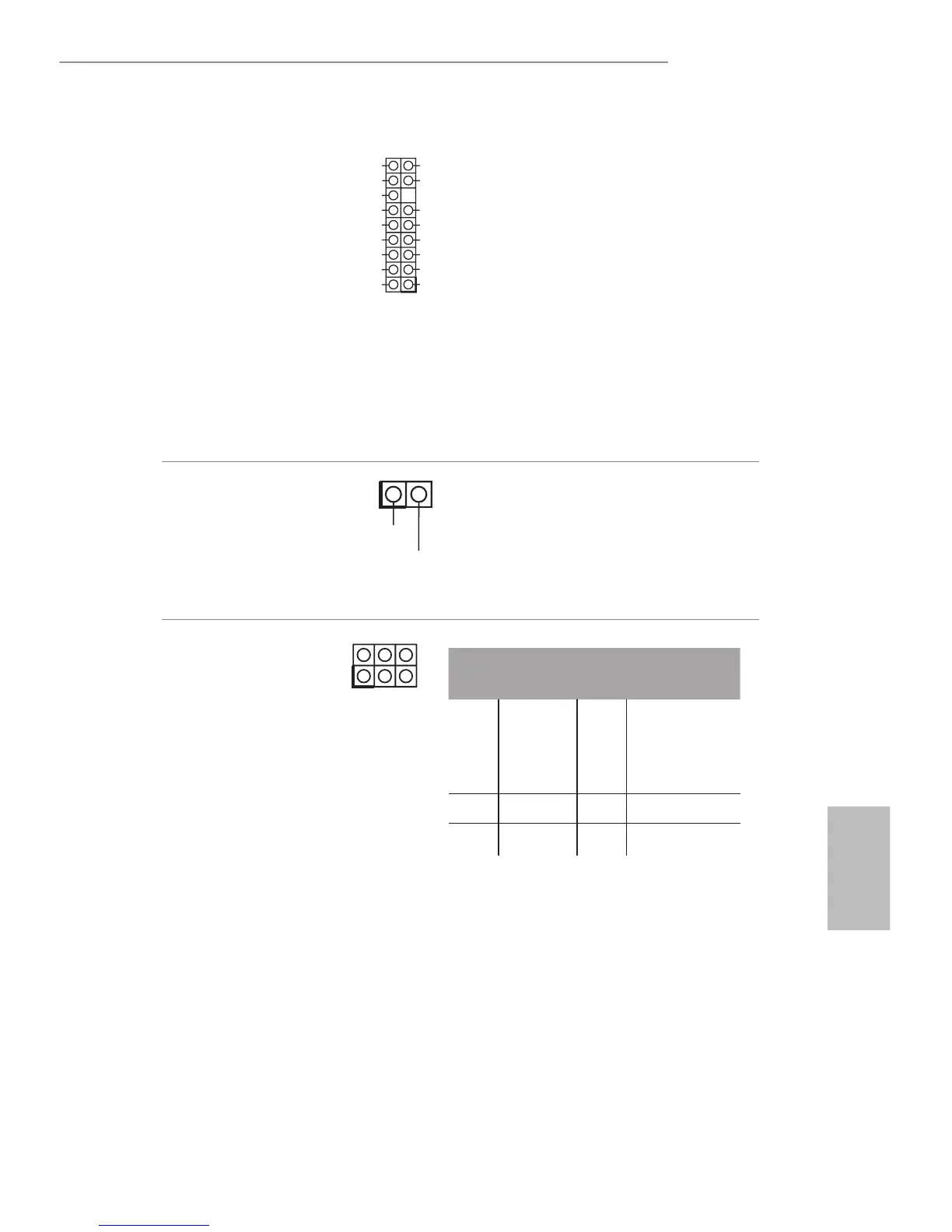

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 19)
Questo connettore
supporta il sistema Trusted
Platform Module (TPM),
che può archiviare in modo
sicuro chiavi, certicati
digitali, password e dati.
Un sistema TPM permette
anche di potenziare la
sicurezza della rete, di
proteggere identità digitali
e di garantire l'integrità
della piattaforma.
Header interruttore
monitor
(INTERRUTTORE1_
MONITOR a 2 pin)
(vedere pag. 1, n. 5)
Questo header è
utilizzabile per collegare un
interruttore che accenda/
spenga l'illuminazione del
display del pannello LVDS.
Pin header ingresso /
uscita digitale
(JGPIO1 a 10 pin)
(vedere pag. 1, n. 23)
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
PIN
Nome del
segnale
PIN
Nome del
segnale
6 GND 5
JGPIOPWR
(usa JGPIO_
PWR1 per
congurare)
4 GPIO4 3 GPIO3
2 GPIO2 1 GPIO1
1
PWRDN
GND
1
