ASROCK J3160TM-ITX Manual

65
Español
J3160TM-ITX

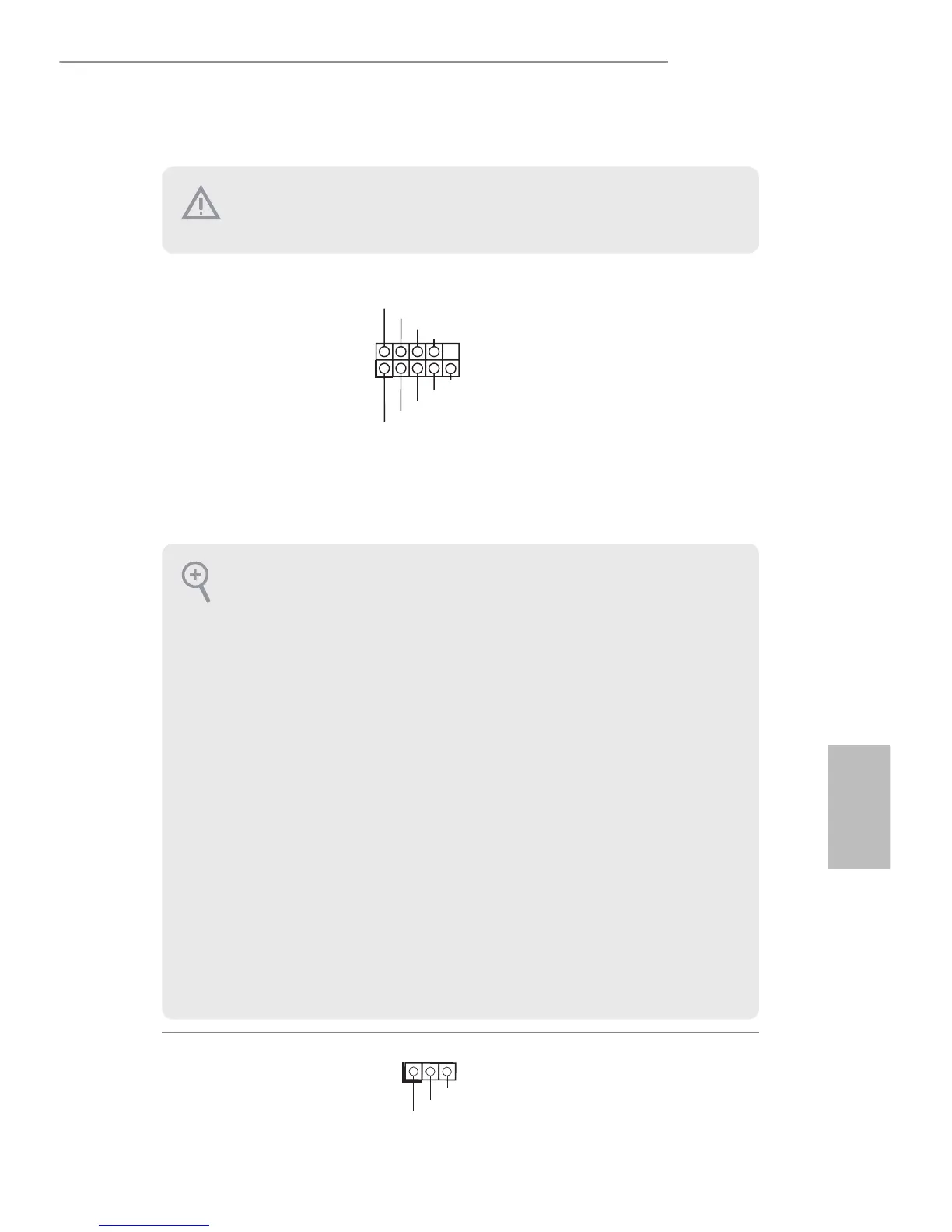

1.4 Conectores y cabezales incorporados
Cabezal del panel del
sistema
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 13)
Conecte el interruptor de
alimentación, restablezca el
interruptor y el indicador del
estado del sistema del chasis
a los valores de este cabezal,
según los valores asignados
a los pines como se indica a
continuación. Cerciórese de
cuáles son los pines positivos
y los negativos antes de
conectar los cables.
Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 11)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para indicar
el estado de alimentación
del sistema.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar
la forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de
reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma
normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indi-
cador LED permanece encendido cuando el sistema está funcionando. El indicador LED
parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador
LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado
(S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El
indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo
datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de pa-
nel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo,
indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz,
etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de
que las asignaciones de los cables y los pines coinciden correctamente.
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so-
bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores
dañará de forma permanente la placa base.
1
PLED+
PLED+
PLED-
