115
繁體中文
J3710-ITX
J3160-ITX

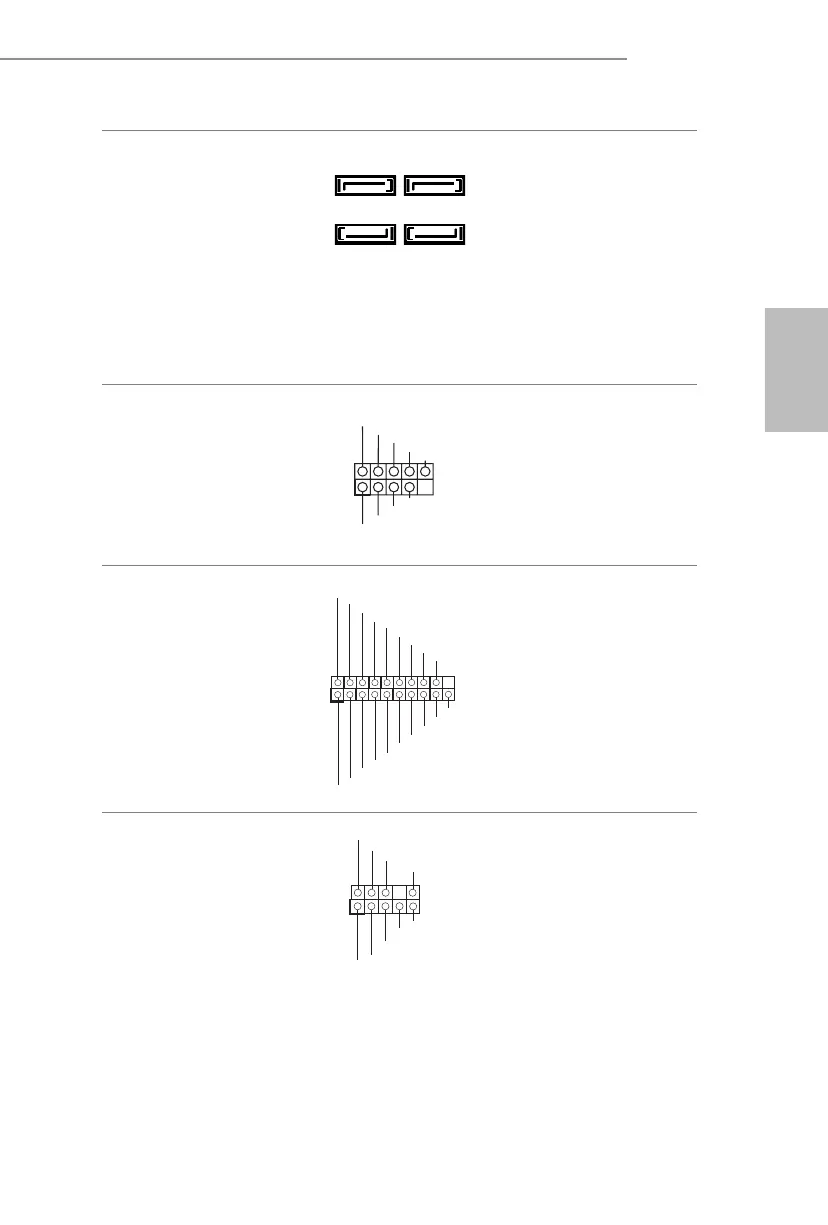

Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 8)
(SATA3_2:
請參閱第 1 頁，編號 9)
(SATA3_A1:
請參閱第 1 頁，編號 15)
(SATA3_A2:
請參閱第 1 頁，編號 14)
這四組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最
高可達 6.0 Gb/s 資料
傳輸率。
USB 2.0 排針
(9-pin USB_3_4)
( 請參閱第 1 頁，編號 7)
(9-pin USB_5_6)
( 請參閱第 1 頁，編號 5)
除了 I/O 面板上的兩
個 USB 2.0 連接埠外，
在本主機板上還有另
外兩組排針。各 USB
2.0 排針皆可支援兩個
連接埠。
USB 3.0 排針
(19-pin USB3_3_4)
( 請參閱第 1 頁，編號 4)
除了 I/O 面板上的四
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組排針。各 USB
3.0 排針皆可支援兩個
連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1 頁，編號 17)
本排針適用於連接音
訊裝置至前面板音
訊。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSRX -
Vb us
In tA_P _SSRX -
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
