33
Français
J3710-ITX
J3160-ITX

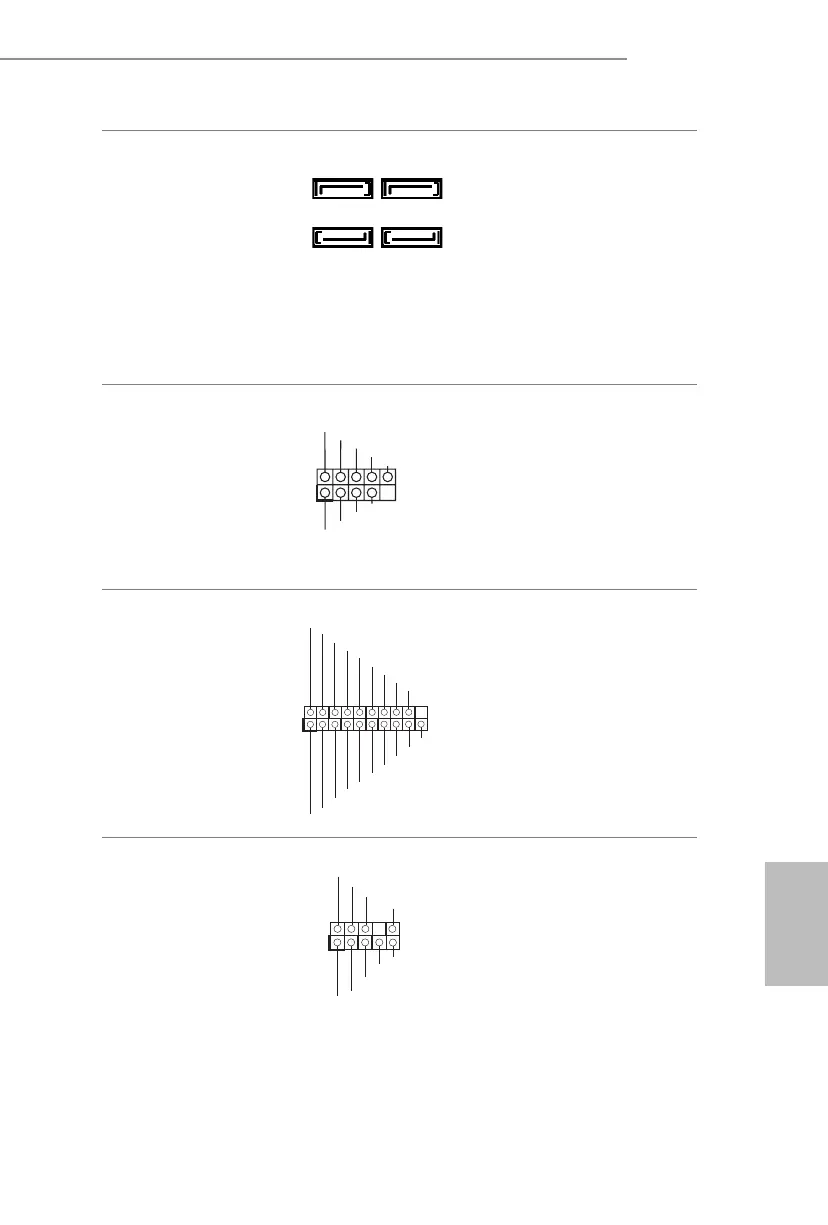

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 8)
(SATA3_2:
voir p.1, No. 9)
(SATA3_A1:
voir p.1, No. 15)
(SATA3_A2:
voir p.1, No. 14)
Ces quatre connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2,0
(USB_3_4 à 9 broches)
(voir p.1, No. 7)
(USB_5_6 à 9 broches)
(voir p.1, No. 5)
En plus des deux ports
USB 2.0 sur le panneau E/S,
cette carte mère est dotée
de deux embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3,0
(USB3_3_4 à 19 broches)
(voir p.1, No. 4)
En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 17)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSRX -
Vb us
In tA_P _SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
