52
Español

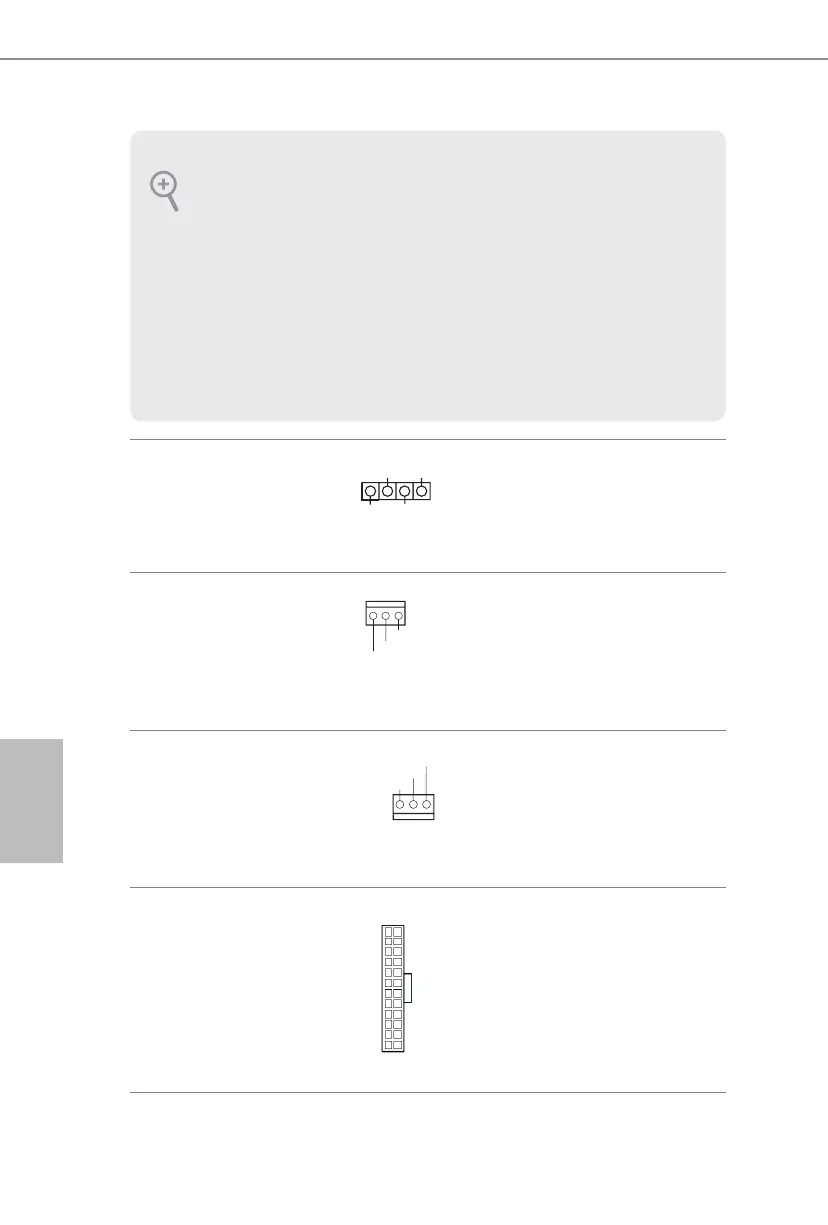

Cabezal del altavoz del
chasis
(4-pin SPEAKER1)
(vea p.1, N. 10)
Conecte el altavoz del
chasis a
su cabezal.
Conector del ventilador
del chasis
(CHA_FAN1 de 3 pines)
(consulte la pág.1, N.º 6)
Conecte el cable del
ventilador al conector del
ventilador y haga coincidir
el cable negro con el pin de
conexión a tierra.
Conectores del ventilador
de la CPU
(CPU_FAN1 de 3 pines)
(consulte la pág.1, N.º 1)
Conecte el cable del
ventilador al conector del
ventilador y haga coincidir
el cable negro con el pin de
conexión a tierra.
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 3)
Esta placa base contiene un
conector de alimentación
ATX de 24 pines. Para
utilizar una toma de
alimentación ATX de 20
pines, conéctela en los
Pines del 1 al 13.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
12
1
24
13
1
+5V
DUMMY
DUMMY
SPEAKER
