78
Türkçe

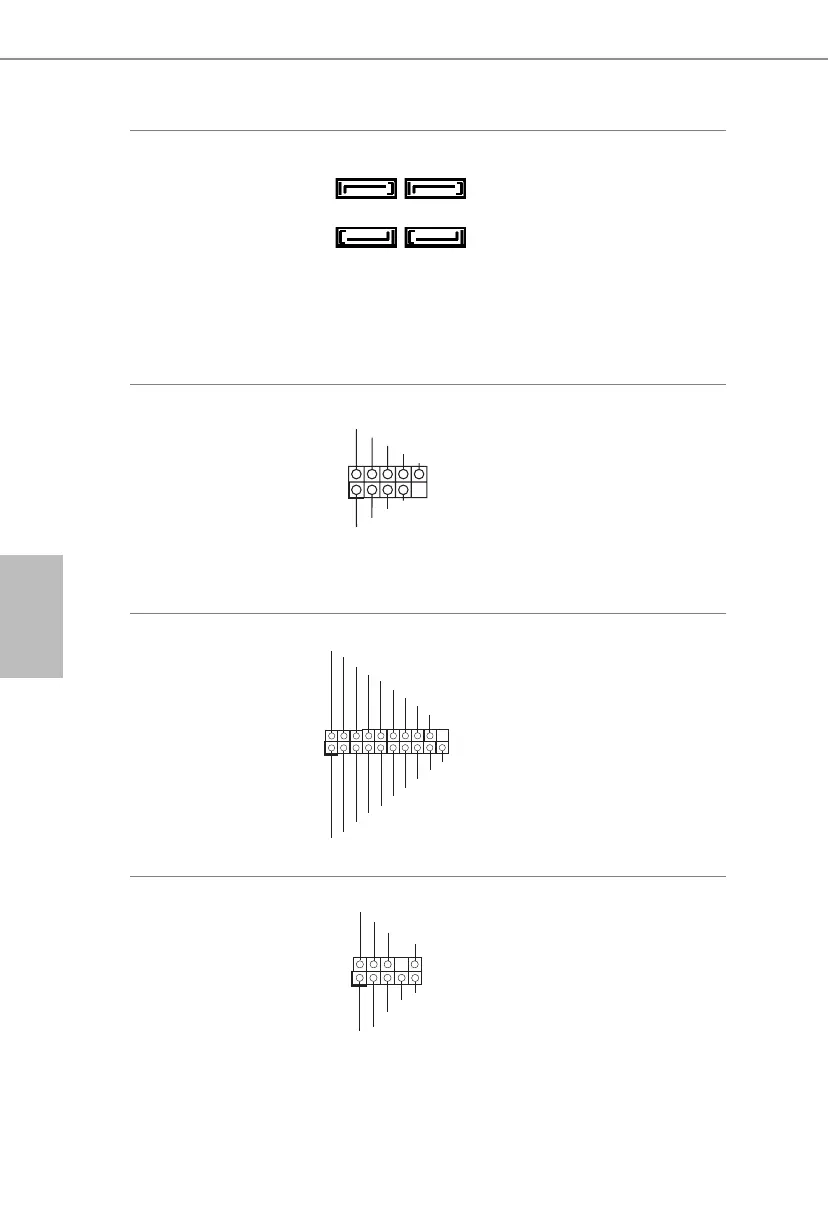

Seri ATA3 Bağlayıcıları
(SATA3_1:
bkz. s.1, No. 8)
(SATA3_2:
bkz. s.1, No. 9)
(SATA3_A1:
bkz. s.1, No. 15)
(SATA3_A2:
bkz. s.1, No. 14)
Bu dört SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB_3_4)
(bkz. sf.1, No. 7)
(9-pin USB_5_6)
(bkz. sf.1, No. 5)
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
2.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantıları
(19-pin USB3_3_4)
(bkz. sf.1, No. 4)
Bu anakart üzerinde, I/O
paneli üzerindeki dört USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 17)
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSRX -
Vb us
In tA_P _SSRX -
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
