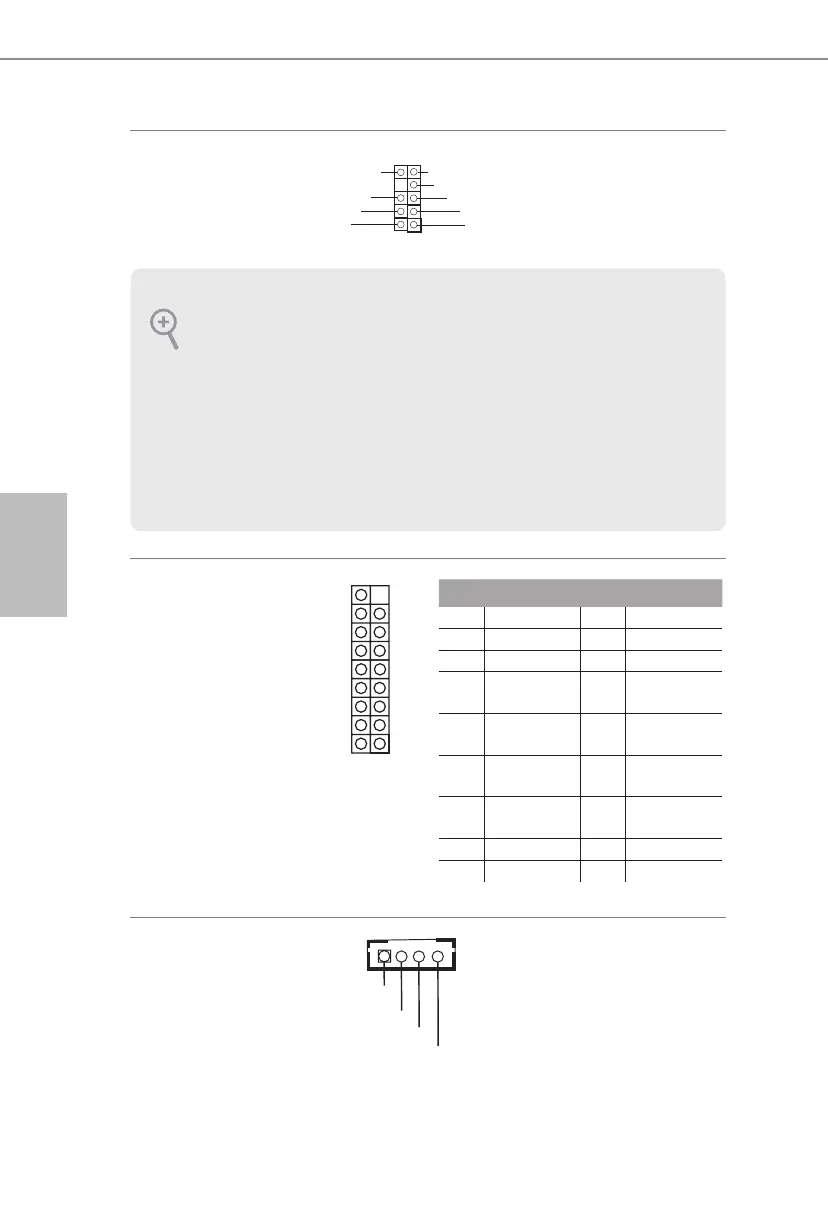

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 25 번 항목 참
조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
아날로그 서라운드
오디오 헤더
(17 핀
HD_AUDIO2)
(1 페이지 , 28 번 항목 참
조 )
3W 오디오 AMP 출력
웨이퍼 헤더
(4 핀
SPEAKER1)
(1 페이지 , 27 번 항목 참
조 )
섀시 스피커를 이 헤더에
연결하십시오 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
T
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를
지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라
시스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더
에 설치하십시오 :
A. Mic_IN (MIC) 를
MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을
OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를
접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는
HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널
용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음
볼륨 )”을 조정합니다 .
12
PIN 신호 이름 PIN 신호 이름
18
SENSE
17
KEY
16
LFE
15
A_GND
14
A_GND
13
중앙
12
서라운드 _
뒷면 _ 우측
11
A_GND
10
A_GND
9
서라운드 _
뒷면 _ 좌측
8
서라운드 _
측면 _ 우측
7
A_GND
6
A_GND
5
서라운드 _
측면 _ 좌측
4
앞면 _ 우측
3
A_GND
2
A_GND
1
앞면 _ 좌측
Front_L+
Front_R+
