129
1.3 ジャンパー設定

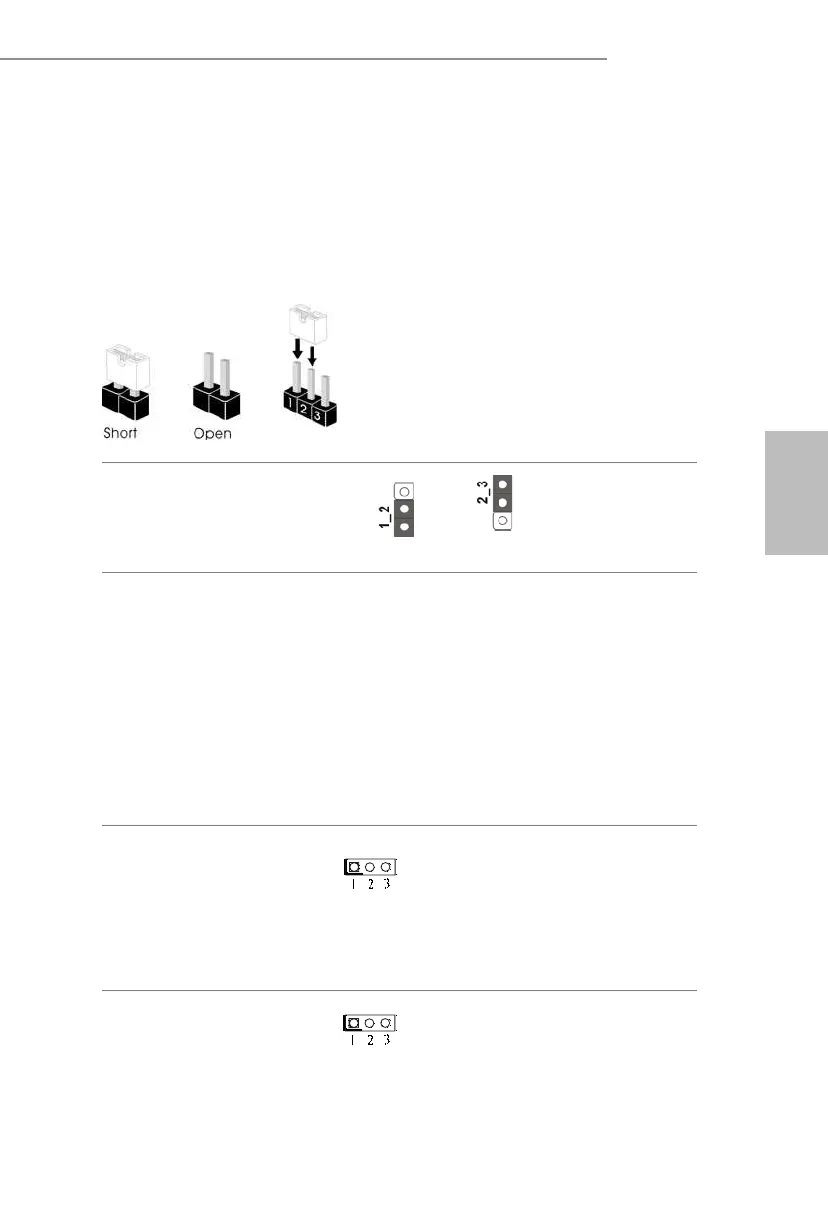

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ
ンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被
さっていない場合には、ジャンパーは「オープン」です。この図は3 ピンのジャンパー
を表し、ジャンパーキャップがピン1 とピン2 に被さっているとき、これらのピンは
「 ショート」で す。
CMOS クリアジャンパー
(CLRCMOS1)
（p.1、No. 20 参照）
CLRCMOS1 は、CM
OS のデータをクリアすることができます。クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切
り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン
2 とピン3 をジャンパーキャップを使って5 秒間 ショートしま す。ただし、BIOS を
アップデートした直後に、CMOS をクリアしないでください。BIOS をアップデー
ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOSクリアアクションを行う前にシャットダウンしてください。パスワード、日付、
時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に
のみ、消去されることにご注意ください。
バックライト電源ジャン
パ
（3 ピン バックライト_ 電
源1）
（p.1、No. 12 参照）
1-2 : +12V
2-3 : +19V
パネル電源ジャンパ
（3 ピン パ
ネル_ 電源1）
（p.1、No. 14 参照）
1-2 : +3V
2-3 : +5V
CMOS の
クリア
デフォルト
