159
繁體中文
N3150TM-ITX

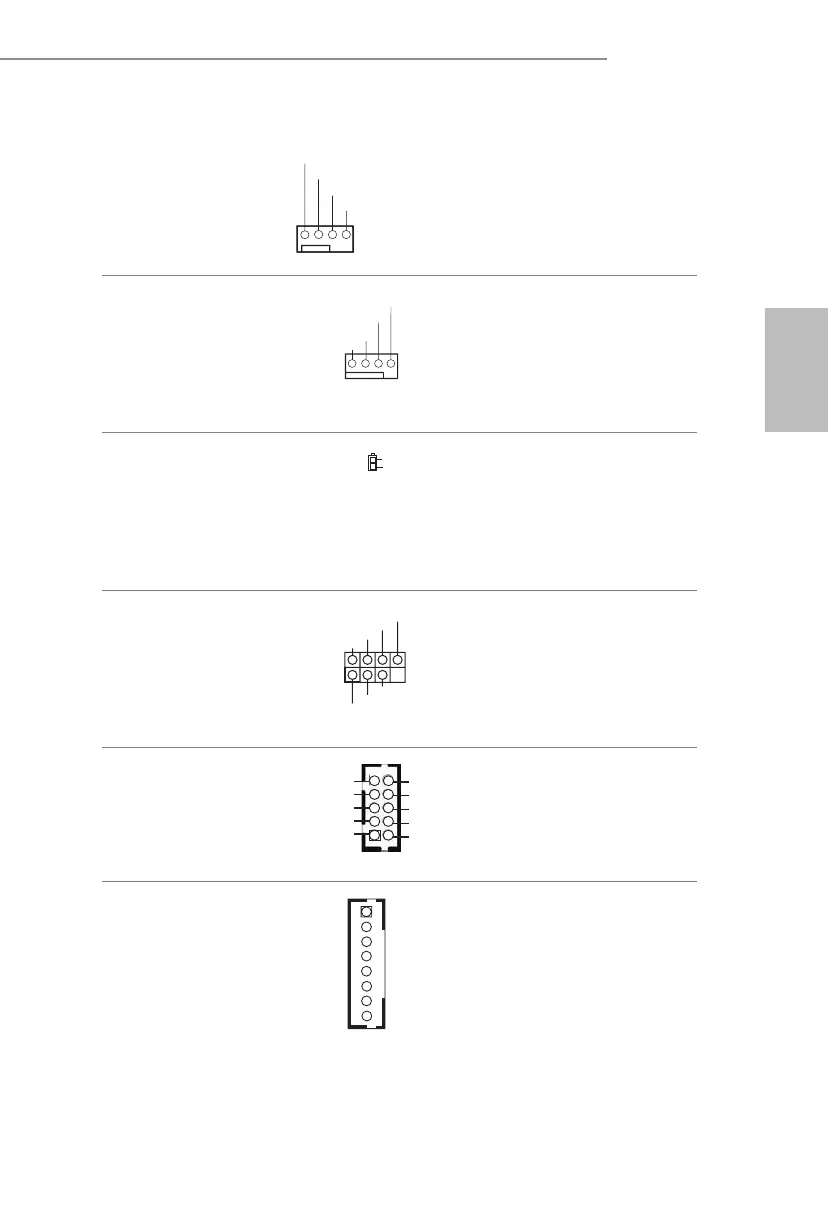

機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號
9）
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號
7）
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
內部電源排針
(2-pin ATX19V_IN1)
（請參閱第 1 頁， 編號
7）
本主機板提供 2-pin ATX
19V 電源接頭。
消費性紅外線
模組排針
(7-pin CIR1)
（請參閱第 1 頁，編號
10）
此排針可用來連接遙控器接收
器。
序列連接埠排針
(9-pin COM1)
（請參閱第 1 頁，編號
17）
此 COM1 排針支援序列
連接埠模組。
背光控制
排針
(8-pin BLT_VOL1)
（請參閱第 1 頁，編號
16）
1：背光啟用
2：背光控制
3：背光電源
4：背光電源
5：GND
6：GND
7：Brightness_Up
8：Brightness_Down
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CTS
GN
D
TXD
DCD
DS
R
DTR
RX
D
1
NC
RI
1
+19V
GND
1
2
