27
Deutsch
N3150TM-ITX

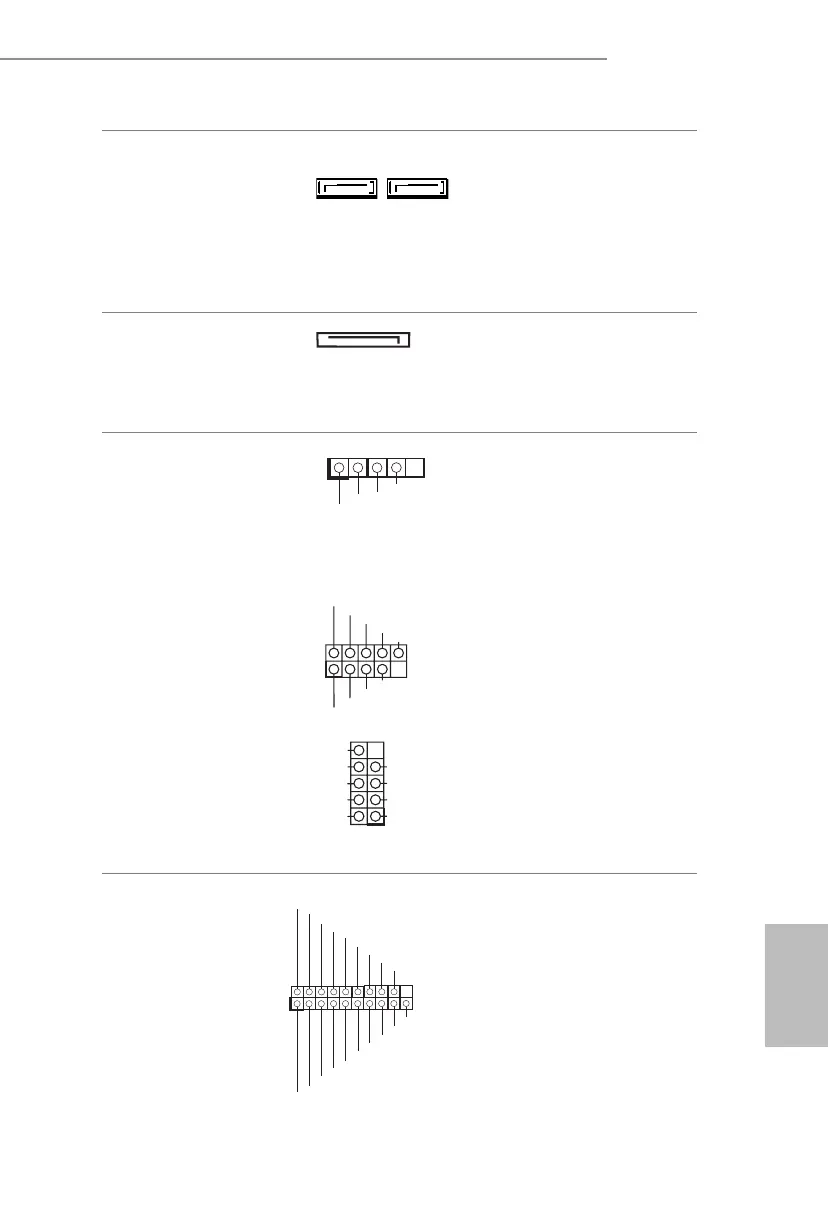

Serial-ATA-II-Anschlüsse
(SATA3_1: siehe S. 1, Nr.
4)
(SATA3_2: siehe S. 1, Nr.
3)
Diese beiden SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
SATA-Netzanschluss
(SATA_POW1)
(siehe S. 1, Nr. 1)
Bitte schließen Sie ein
SATA-Netzkabel an.
USB 2.0-Stileisten
(5-polig, USB6)
(siehe S. 1, Nr. 2)
(9-polig, USB4_5)
(siehe S. 1, Nr. 6)
(9-polig, USB4_5)
(siehe S. 1, Nr. 18)
Neben drei USB 2.0-Ports
an der E/A-Blende gibt es
drei Stileiste an diesem
Motherboard. Jede USB
2.0-Stileiste kann zwei
Ports unterstützen.
USB 3.0-Stileiste
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 8)
Neben ein USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.
SATA3_2 SATA3_1
1
USB_PWR
P-
P+
GND
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
