ASROCK N3150TM-ITX User Manual

29
Deutsch
N3150TM-ITX

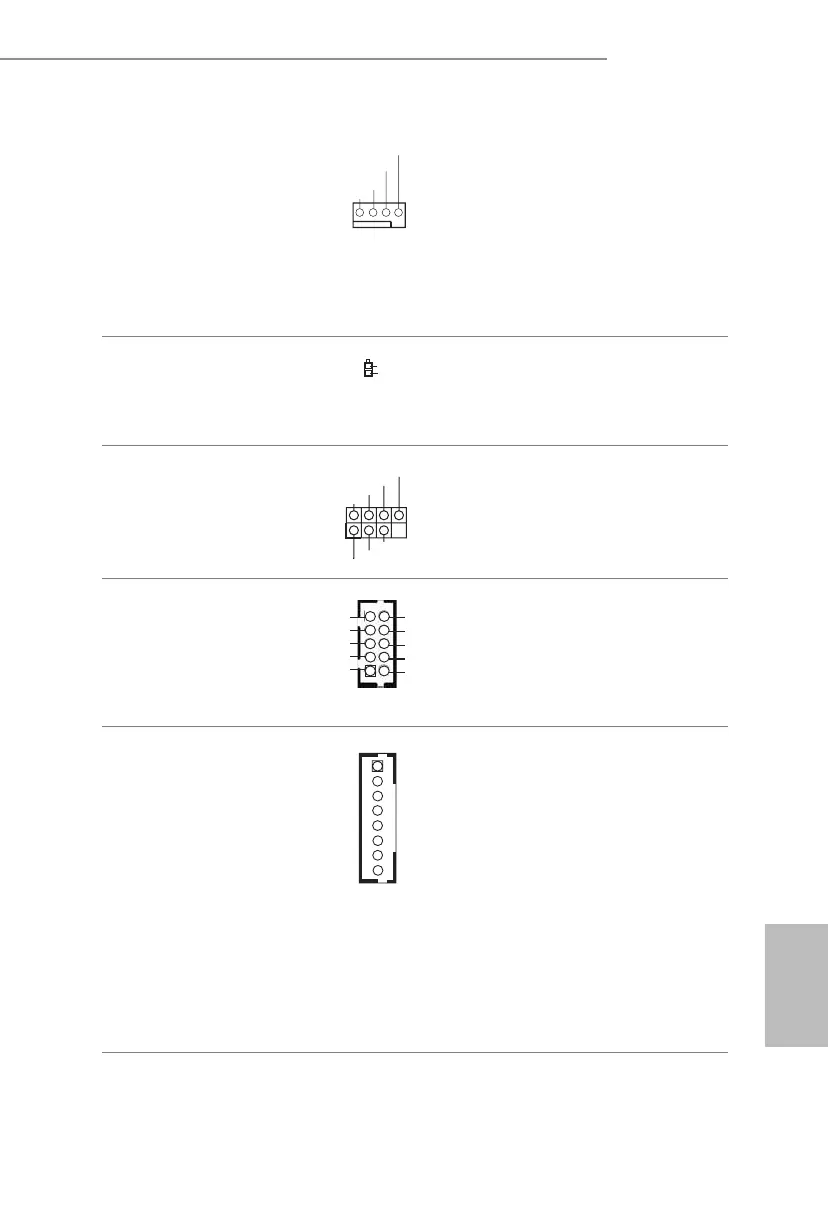

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 7)
Dieses Motherboard bietet
einen 4-poligen CPU-Lüeran-
schluss (lautloser Lüer). Falls
Sie einen 3-poligen CPU-Lüer
anschließen möchten, verbind-
en Sie ihn bitte mit Kontakt 1
bis 3.
Internal Power Header
(2-pin ATX19V_IN1)
(see p.6, No. 1)
+19V
GND
1
2
is motherboard
provides a 2-pin ATX 19V
power connector.
Verbraucher-Infrarot
Modul-Steckleiste
(7-polig, CIR1)
(siehe S. 1, Nr. 10)
Diese Stileiste kann zum Anschließen
des Fernbedienungsempfängers
verwendet werden.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 17)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
Hintergrundbeleuchtungss
teuerung-
Stileiste
(8-polig, BLT_VOL1)
(siehe S. 1, Nr. 16)
1: Hintergrundbeleuchtung
aktiv
2: Hintergrundbeleuchtungsste
uerung
3: Hintergrundbeleuchtung-
Stromversorgung
4: Hintergrundbeleuchtung-
Stromversorgung
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
1
RTS
CTS
GN
D
TXD
DC
D
DS
R
DTR
RX
D
1
NC
RI
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
