37
1.3 Conguration des cavaliers (jumpers)

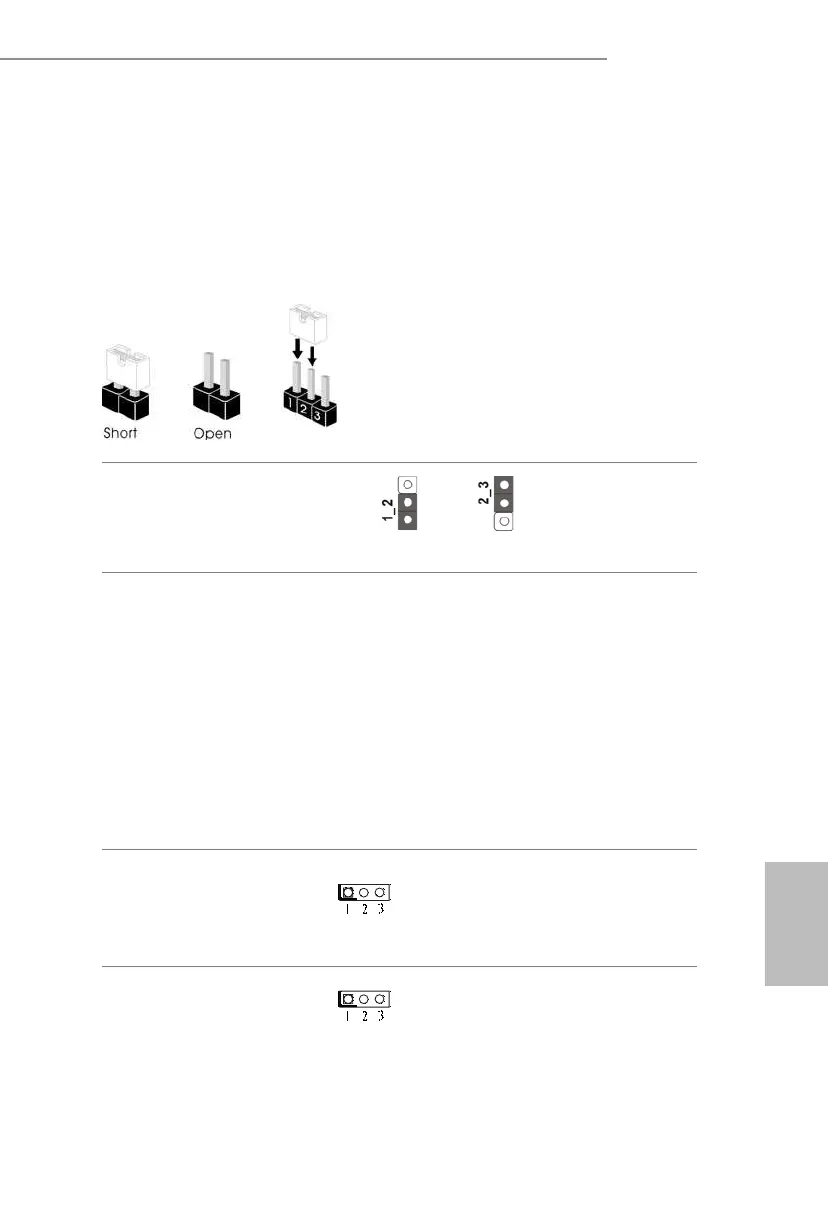

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.
Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.
L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-
circuitées» si un capuchon de cavalier est posé sur ces 2 broches.
Cavalier Clear CMOS
(CLRCMOS1)
(voir p.1, No. 20)
CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les
paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre
ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis
utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur
CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement
après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS
après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,
puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que
les paramètres mot de passe, date, heure et prol par défaut de l’utilisateur seront
uniquement eacés en cas de retrait de la pile de la CMOS.
Fonction Clear CMOSPar défaut
Connecteur rétroéclairage
(BKT_PWR1 à 3 broches)
(voir p.1, No. 12)
1-2 : +12V
2-3 : +19V
Connecteur panneau
(PNL_PWR1 à 3 broches)
(voir p.1, No. 14)
1-2 : +3V
2-3 : +5V
