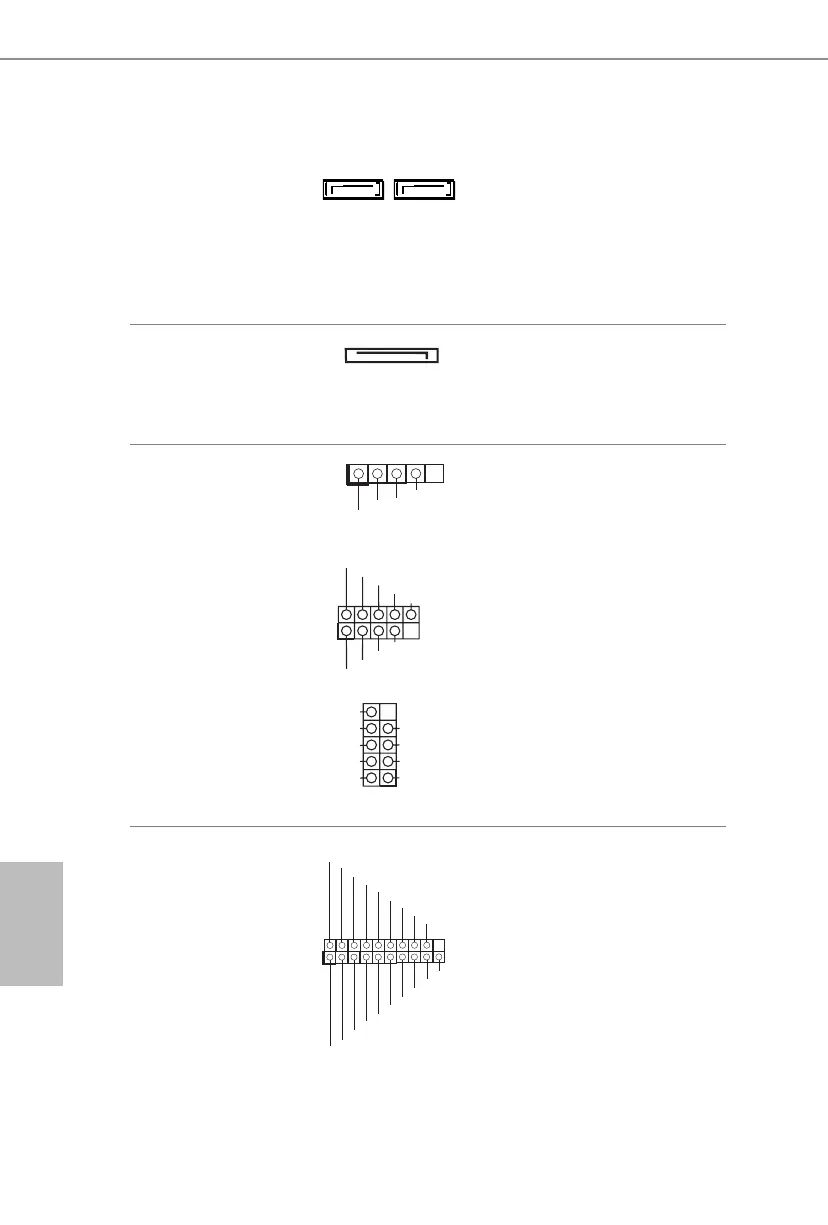

Connecteurs Serial ATA3
(SATA3_1: voir p.1, No. 4)
(SATA3_2: voir p.1, No. 3)
Ces deux connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Connecteur SATA
(SATA_POW1)
(voir p.1, No. 1)
Veuillez brancher un câble
d'alimentation SATA.
Embases USB 2.0
(USB6 à 5 broches)
(voir p.1, No. 2)
(USB4_5 à 9 broches)
(voir p.1, No. 6)
(USB7_8 à 9 broches)
(voir p.1, No. 18)
A côté des trois ports
USB 2.0 par défaut sur le
panneau
E/S, il y a trois
embases USB
2.0 sur
cette carte mère.
Chaque
embase USB 2.0 peut
prendre en charge 2 ports
USB
2.0.
Embases USB 3.0
(USB3_4_5 à 19 broches)
(voir p.1, No. 8)
En plus des un ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
SATA3_2 SATA3_1
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
P-
P+
GND
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
