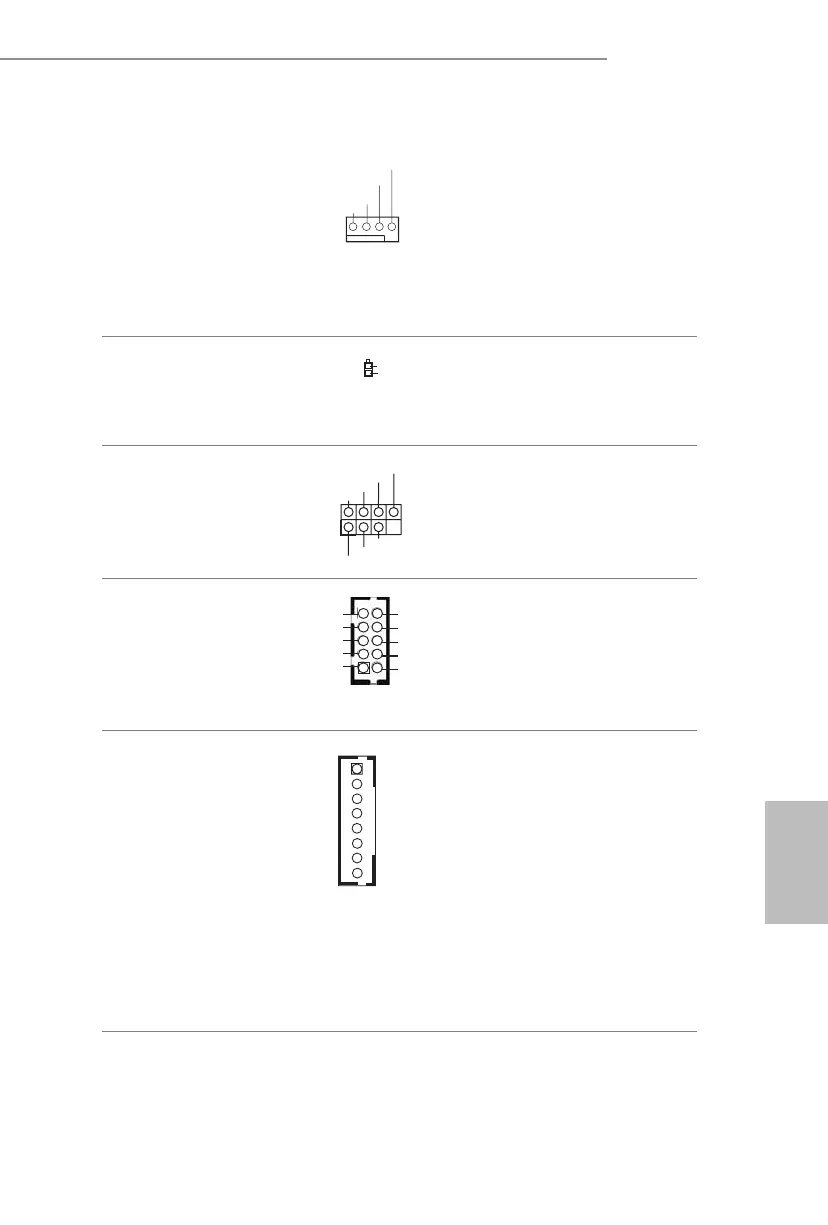

N3150TM-ITX
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 7)
Questa scheda madre è
dotata di un connettore per
la ventola della CPU (Ven-
tola silenziosa) a 4 pin. Se
si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Internal Power Header
(2-pin ATX19V_IN1)
(see p.6, No. 1)
+19V
GND
1
2
is motherboard
provides a 2-pin ATX 19V
power connector.
Consumer Infrared (CI)
Connettore modulo
(7 pin CIR1)
(vedere pag. 1, n. 10)
Questo connettore può essere
utilizzato per collegare il ricevitore
del telecomando.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 17)
Questo header COM1
supporta un modulo di
porta seriale.
Controllo illuminazione
Connettore
(8 pin BLT_VOL1)
(vedere pag. 1, n. 16)
1: attivazione
illuminazione
2: controllo illuminazione
3: alimentazione
illuminazione
4: alimentazione
illuminazione
5: GND
6: GND
7: Luminosità_Su
8: Luminosità_Giù
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CT
S
GN
D
TXD
DC
D
DS
R
DT
R
RX
D
1
NC
RI
1
