ASROCK N3150TM-ITX User Manual

70
Español

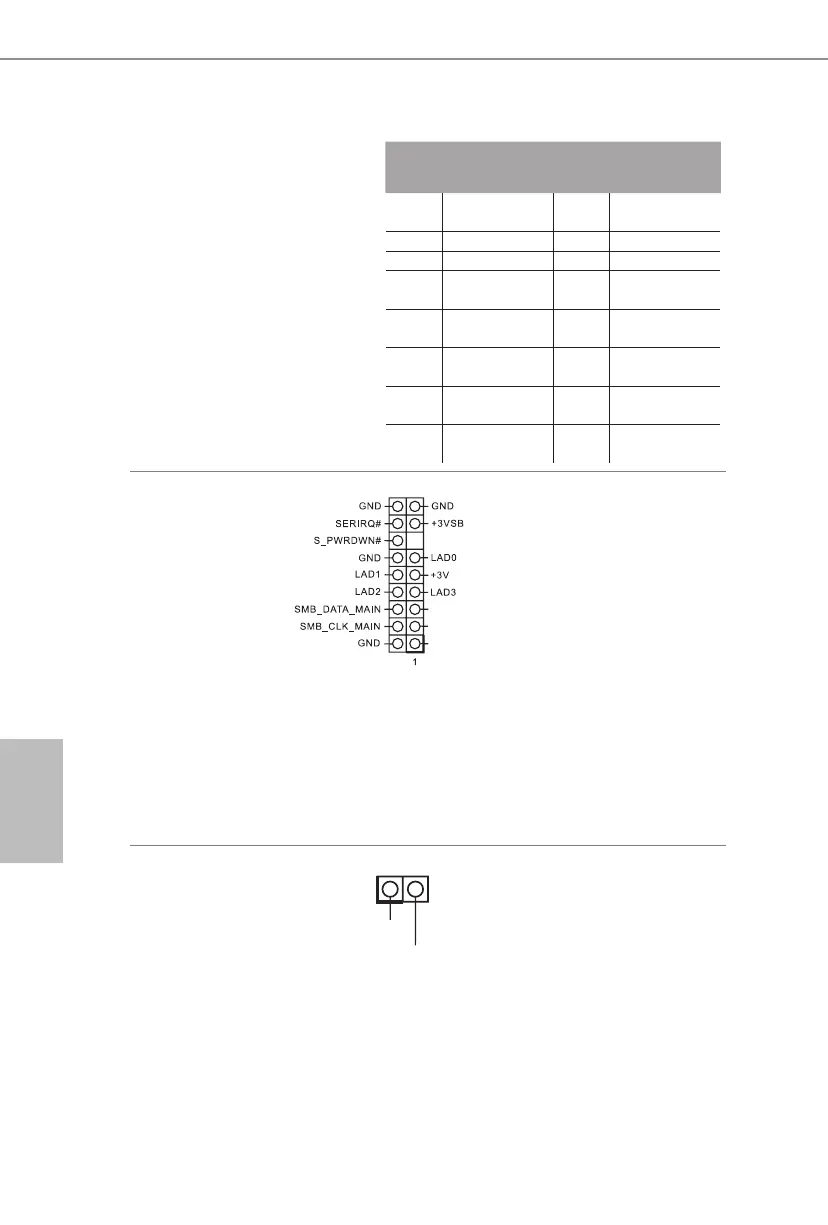

Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 19)
Este conector es
compatible con el sistema
Módulo de Plataforma
Segura (TPM, en inglés),
que puede almacenar
de forma segura claves,
certicados digitales,
contraseñas y datos. Un
sistema TPM también
ayuda a aumentar la
seguridad en la red, protege
las identidades digitales y
garantiza la integridad de
la plataforma.
Cabezal de conmutación
del monitor
(CONMUTACIÓN1_
MONITOR de 2 pines)
(consulte la pág. 1, nº 5)
Esta base de conexiones
se puede utilizar para
conectar un conmutador
que active y desactive la
retroiluminación de la
pantalla del panel LVDS.
PIN
Nombre de
señal
PIN
Nombre de
señal
13
PAR_Línea1_P
33
RETROIL_
PWM_DIM
14
EVEN_Lane1_N
34
PAR_RELOJ_P
15
PAR_Línea0_P
35
PAR_RELOJ_N
16
PAR_Línea0_N
36
RETROIL_ALIM
(12V/19V)
17
EDID_TIERRA
37
RETROIL_ALIM
(12V/19V)
18
LCD_VCC
(3,3V/5V)
38
RETROIL_ALIM
(12V/19V)
19
LCD_VCC
(3,3V/5V)
39
NC
20
LCD_VCC
(3,3V/5V)
40
EDID_DATA
PCIRST#
FRAME
PCICLK
1
PWRDN
GND
