ASROCK N3150TM-ITX - Page 97

95
Português
N3150TM-ITX

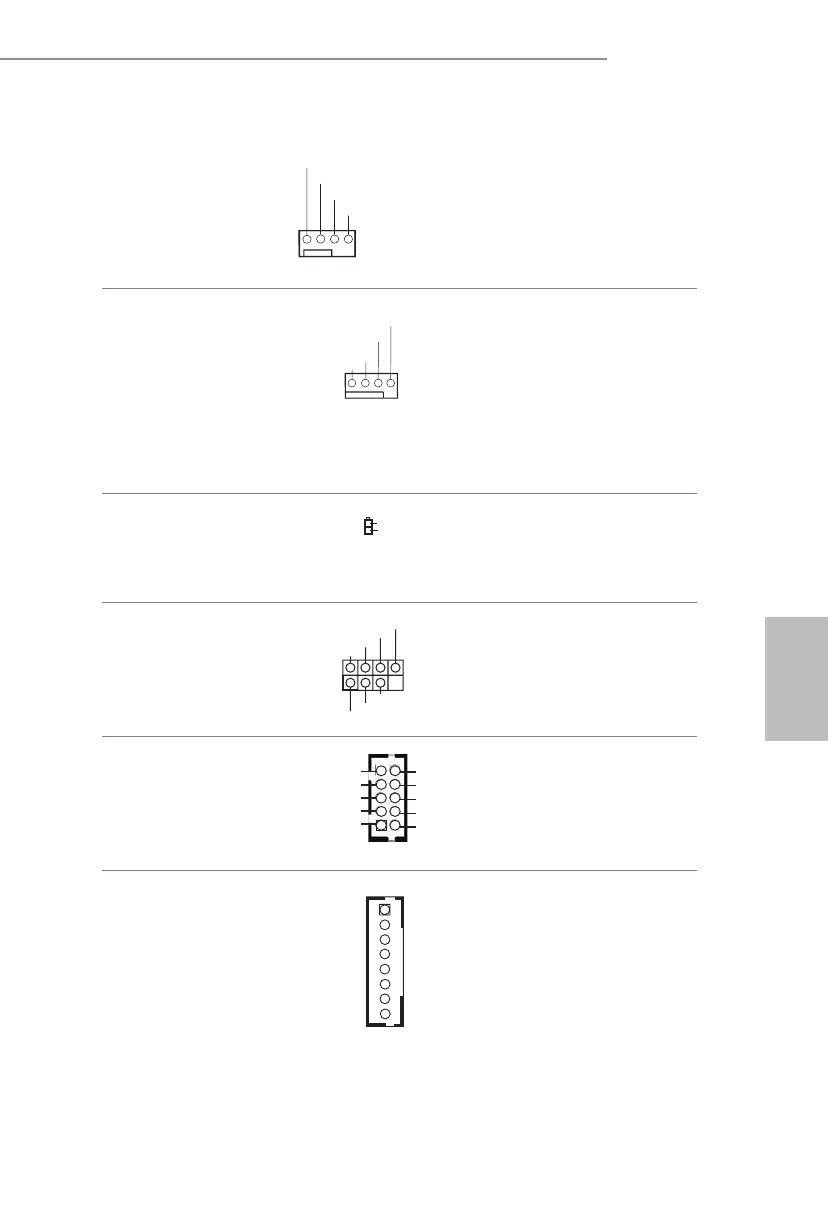

Conector da ventoinha do
chassis
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 9)
Ligue o cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 7)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha silenci-
osa) de 4 pinos. Se pretend-
er ligar uma ventoinha de
CPU de 3 pinos, ligue-a ao
Pino 1-3.
Internal Power Header
(2-pin ATX19V_IN1)
(see p.6, No. 1)
+19V
GND
1
2
is motherboard
provides a 2-pin ATX 19V
power connector.
Infravermelhos
Conector do módulo
(7 pinos CIR1)
(consultar p.1, N.º 10)
Este conector pode ser utilizado
para ligar o recetor do controlo
remoto.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 17)
Este terminal COM1
suporta um módulo de
porta de série.
Controle da Luz de Fundo
Suporte
(8 pinos BLT_VOL1)
(consultar p.1, N.º 16)
1: Habilitação da Luz de
Fundo
2: Controle da Luz de
Fundo
3: Força da Luz de Fundo
4: Força da Luz de Fundo
5: GND
6: GND
7: Aumentar_Brilho
8: Diminuir_Brilho
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
1
RT
S
CT
S
GN
D
TXD
DC
D
DS
R
DT
R
RX
D
1
NC
RI
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
