92
ASRock P67 Pro3 Motherboard
2.2 Installazione della ventola e del dissipatore di
calore della CPU
Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della
ventola e del dissipatore di calore della CPU.

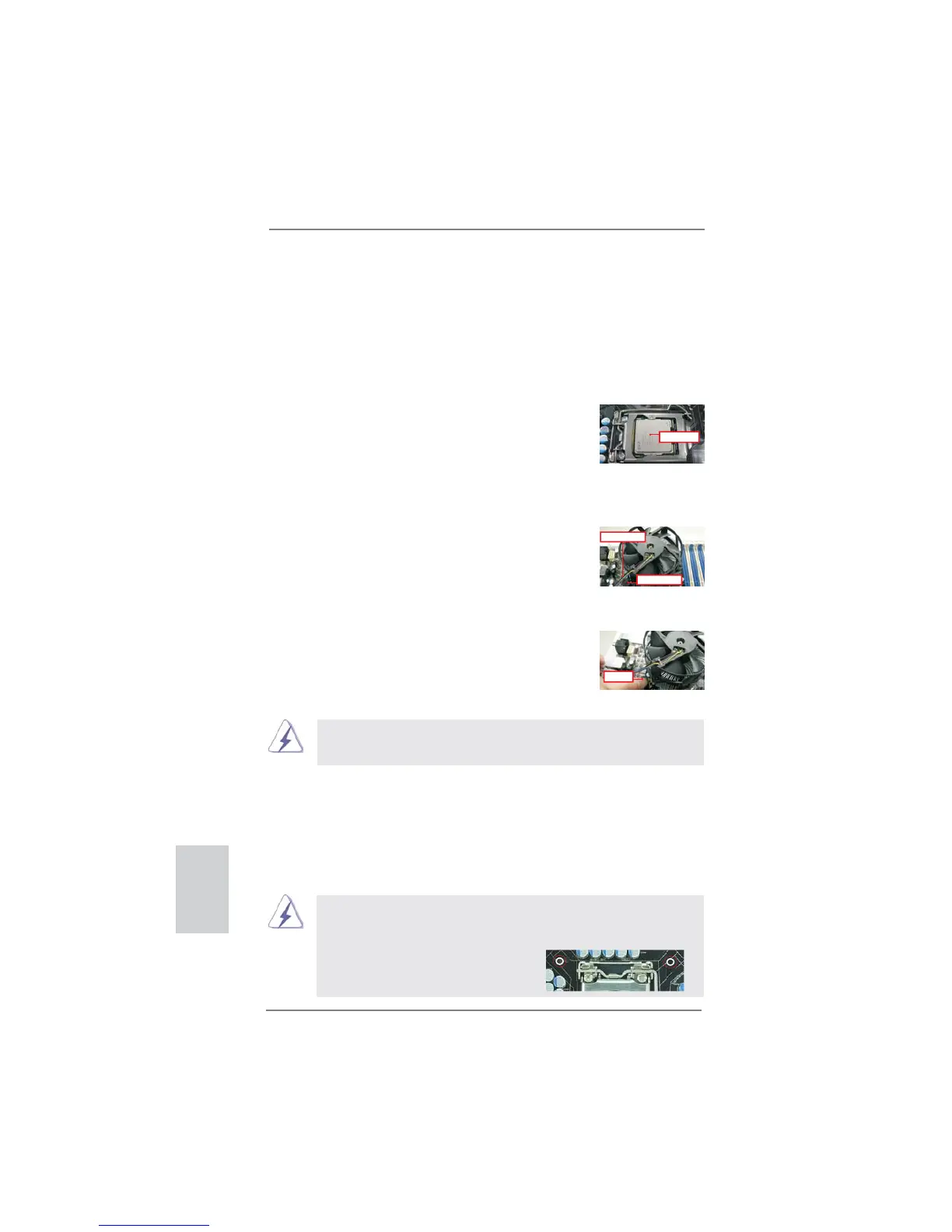

Di seguito viene presentato un esempio che mostra l’installazione del dissipatore
per la CPU da 1155-Pin.
Fase1. Applicare il materiale di interfaccia termica al
dell’IHS sulla superfi cie del socket
Fase 2. Collocare il dissipatore di calore nel socket.
Verifi care che i cavi della ventola sono orienta-
ti sul lato più vicino al connettore della ventola
della CPU presente sulla scheda madre (CPU_
FAN1, si veda pagina 2, No. 3).
Fase 3. Allineare i fastener con i fori passanti della
scheda madre.
Fase 4. Ruotare i fastener in senso orario, quindi
premere il cappuccio del fastener con il pollice
per installarlo e fi ssarlo. Ripetere la stessa
operazione con gli altri fastener.
Se si premono i fastener verso il basso, senza ruotarli in senso
orario, il dissipatore non viene fi ssato bene alla scheda madre
Fase 5. Collegare il cavo di alimentazione della
ventola al connettore ventola della CPU sulla
scheda madre.
Fase 6. fi ssare il cavo in eccesso con fascette per
assicurare che il cavo non interferisca con il
funzionamento della ventola o che venga a
contatto con gli altri componenti.
(Applicare il materiale dell’interfaccia termica)
(Cavi della ventola sul lato più
vicino all’header della MB)
(Fori per fastener che allineati
ad fori passanti)
(Premere verso il basso (4 punti))
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
Italiano
Notare che questa scheda mare supporta l’opzione C.C.O. (Combo
Cooler Option), che fornisce la fl essibilità di impiegare tre tipi diversi
di dispersori di calore CPU, Socket LGA 775, LGA 1155 e LGA 1156.
I fori di colore bianco sono per la ventola
CPU Socket LGA 1155/1156.
