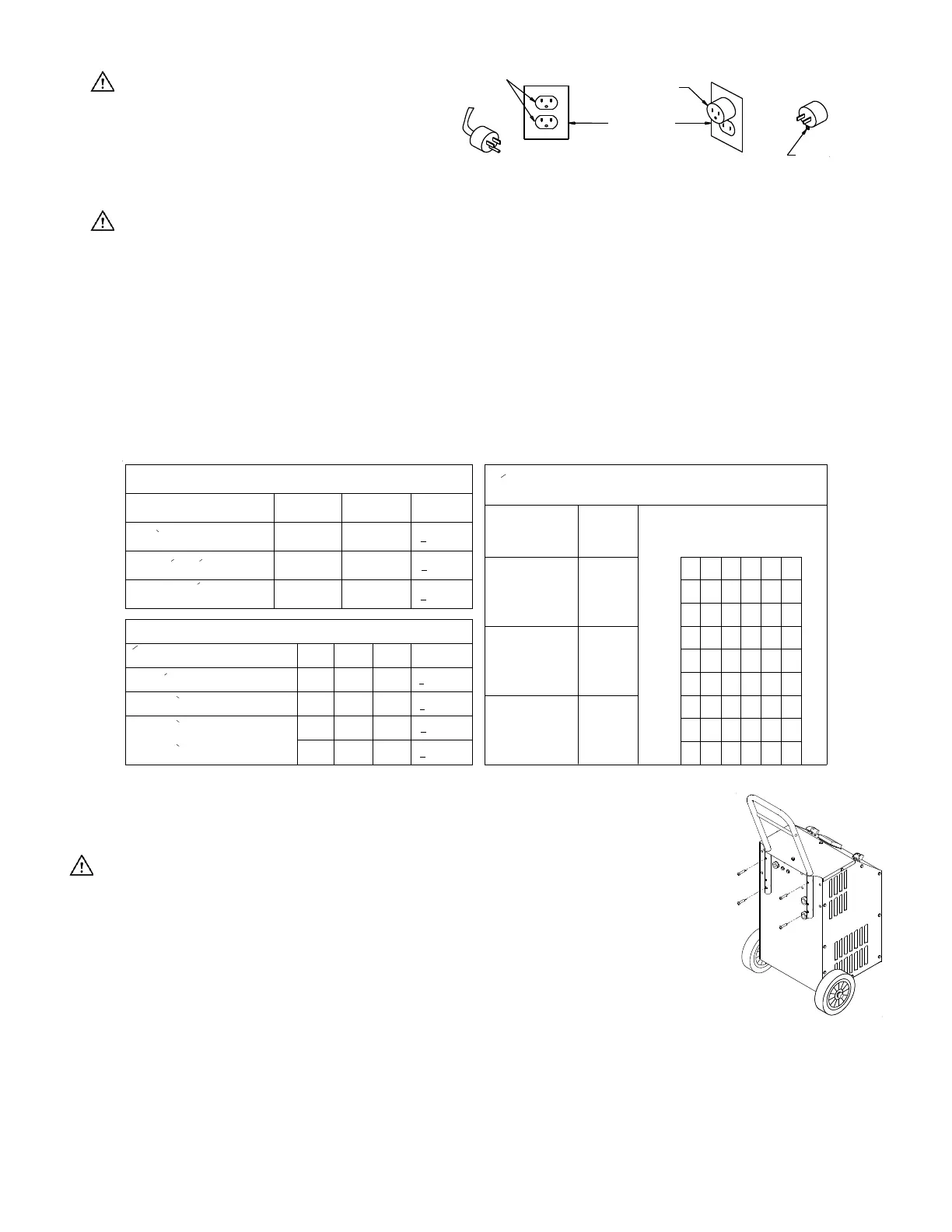

DANGER. Ne jamais modifier le cordon
d'alimentation c.a. ni la fiche fournis pour les adapter à
la prise; faire installer une prise adéquate par un
électricien qualifié. Une connexion inadéquate peut
être cause d'électrocution. Le chargeur doit être utilisé
sur un circuit d'une valeur nominale de 120 volts et
possède une fiche avec la terre similaire à celle de la
FIGURE A. Un adaptateur temporaire, similaire à celui de la FIGURE C, peut être utilisé pour brancher cette fiche à une prise bipolaire, tel
que montré à la FIGURE B, jusqu'à ce qu'une prise avec terre adéquate soit installée par un électricien qualifié.
DANGER. Avant d'utiliser un adaptateur, tel qu'illustré, s'assurer que la vis centrale de la plaque-couvercle de la prise est mise à la
terre. L'oreille rigide verte de la patte faisant saillie de l'adaptateur doit être branchée à une prise de courant mise à la terre adéquatement -
s'assurer que l'oreille est mise à la masse. Si nécessaire, remplacer la vis originale de la plaque-couvercle de la prise par une vis plus
longue qui saura bien retenir la patte de l'adaptateur à la plaque-couvercle et assurer la connexion de terre à la prise avec terre.
AVIS: L'UTILISATION D'UN ADAPTATEUR EST INTERDITE AU CANADA. SI UNE PRISE DE COURANT AVEC MISE À LA TERRE
N'EST PAS DISPONIBLE EN FAIRE INSTALLER UNE PAR UN ÉLECTRICIEN QUALIFIÉ AVANT D'UTILISER CET APPAREIL.
20. PÉRIODE DE CHARGE
a. Utiliser un voltmètre ou un densimètre à compensation thermique pour déterminer l'état de charge de la batterie. Ne pas charger une batterie
déjà chargée à plus de 75% ou défectueuse. Voir le tableau ÉTAT DE LA CHARGE.
b. Déterminer la taille de la batterie (Petite, Moyenne ou Grande), voir tableau TAILLE DE LA BATTERIE.
c. Se référer au tableau RÉGIME DE CHARGE PAR RAPPORT AU TEMPS DE CHARGE, pour déterminer le temps de charge recommandé
pour la batterie, selon sa taille, son état de charge et l'ampérage de charge.
d. Interrompe la charge quand la densité de l'électrolyte atteint 1.260 ou plus. La lecture doit être effectuée au moyen d'un densimètre à
compensation thermique. Interrompe la charge se la batterie commence à émettre une quantité excessive de gaz ou lorsque la température
de l'électrolyte atteint environ 50C. Ne pas surcharger la batterie.
21. INSTRUCTIONS D'ASSEMBLAGE
Enlever les vis situées au dos du chargeur et attacher le poigné du chargeur en position verticale avec les vis
fournis.
22. INSTRUCTIONS D'OPERATION:
ATTENTION. Ce chargeur de batterie doit étre complétement assemblé avant être mis en route. Faillir a
cecipeut provoquer des accidents.
UTILISATION DU TABLEAU DE CONTROL:
Le compte minutes de charge a une position ETEINTE, une position CHARGE CONTINUS ainsi qu'une position de
temps de charge de 0 á 120 minutes.
a. ETEINTE - Etre sure que le compte minutes soit toujours sur position eteinte avant de connecter ou de
déconnecter les serres jointes de la batterie. Le chargeur ne se mettera pas en route avant que le compte
minutes soit sur cette position.
b. CHARGE CONTINUS - Cette position est utilisee pour charger lentement ou en parallele et n'etteindra pas le
chargeur. Ne pas utiliser cette position pour charger rapidement.
c. TEMPS DE CHARGE DE 0 A 120 MINUTES - Le distibuteur va automatiquemnet eteindre le chargeur a la fin du
temps indique. Tourner le compte minutes a plus de 20 avant de programmer le temps désirer.
POUR CHARGER LA BATTERIE
a. Faire les connections à la batterie comme indique dans les instructions précédentes de ce manuel.
b. Déterminer si la batterie est de 6 ou 12 volts, puis mettre l'interrupteur sur VOLTAGE DE LA CHARGE a 6V/12LO pour une batterie de 6 ou
12 volts.
c. Allumer le compte minutes et lire l'ampèremètre.
