1 INTRODUZIONE AL MODBUS E AL PRODOTTO
Grazie per aver acquistato la nostra pompa per Control Basic Plus con funzioni MODBUS-RTU. Il presente manuale è
destinato a un installatore esperto. In caso contrario, consultare il distributore ufficiale. MODBUS è un bus di campo
aperto utilizzato con successo in tutto il mondo per il collegamento dei dispositivi di campo a un dispositivo di controllo
principale. È per questo che MODBUS rappresenta la nostra soluzione automatica per clienti e partner, facile da
integrare non soltanto con i prodotti del nostro marchio, ma anche con una vasta gamma di componenti e dispositivi di
controllo di parti terze. MODBUS, MODBUS-RTU e le altre denominazioni a esso correlate sono marchi commerciali
registrati di proprietà della MODBUS Organization. Per maggiori informazioni e documentazione visitare il sito
www.Modbus.org.
1.1 PRINCIPIO DI FUNZIONAMENTO
La pompa Control Basic Plus implementa il MODBUS-RTU come funzione di controllo-comunicazione che consente il
funzionamento e la supervisione in un ambiente MODBUS completamente automatico. L’implementazione di registri
interni nella pompa permette di eseguire interventi di manutenzione preventiva e analisi dei guasti, rilevando così i
principali eventi operativi e di errore in maniera semplice e rapida. Una volta installata, non è obbligatorio collegare la
pompa a un sistema MODBUS se non si intende controllarla o supervisionarla dall’esterno. La pompa può funzionare in
modalità locale (tradizionale) senza utilizzare il livello MODBUS. Tuttavia, si prevede che, grazie alla sua semplicità e
flessibilità, l’implementazione del MODBUS-RTU nella pompa offrirà ai nostri clienti e partner una vasta gamma di nuove
possibilità e di scenari d’uso. L’utilizzo dei messaggi MODBUS-RTU permette di avviare e arrestare la pompa attraverso
gli errori di setpoint, offrendo così all’utente/installatore una vasta gamma di funzioni e opzioni completamente nuove.
1.2 CARATTERISTICHE DI BASE
Il sistema di comunicazione MODBUS permette di implementare componenti Master/Slave nei dispositivi dotati di un
collegamento fisico condiviso. Per la pompa, il collegamento fisico è dato da una rete seriale half-duplex RS-485 in
grado, tra le altre opzioni, di offrire un’ampia gamma di usi e un’elevata solidità. La pompa è progettata per il
funzionamento in un sistema single-master. In questo scenario, i dispositivi Master e Slave hanno ruoli ben definiti, ed è
pertanto fondamentale comprenderli appieno per un utilizzo corretto del sistema.
Dispositivo Master
Dispositivo che controlla lo scambio dei dati nel bus e, se necessario, esegue attività di coordinamento tra i vari
Slave (ad es., PLC, SCADA, ecc.).
Dispositivo Slave
Dispositivo collegato al bus in grado di soddisfare le richieste del Master, riportando informazioni o eseguendo
attività su richiesta di quest’ultimo.
2 COMANDI DEL PANNELLO FRONTALE
Il pannello frontale della pompa è dotato di diversi pulsanti e indicatori che permettono di visualizzare e di controllare lo
stato della pompa. Vedere la Figura 1.

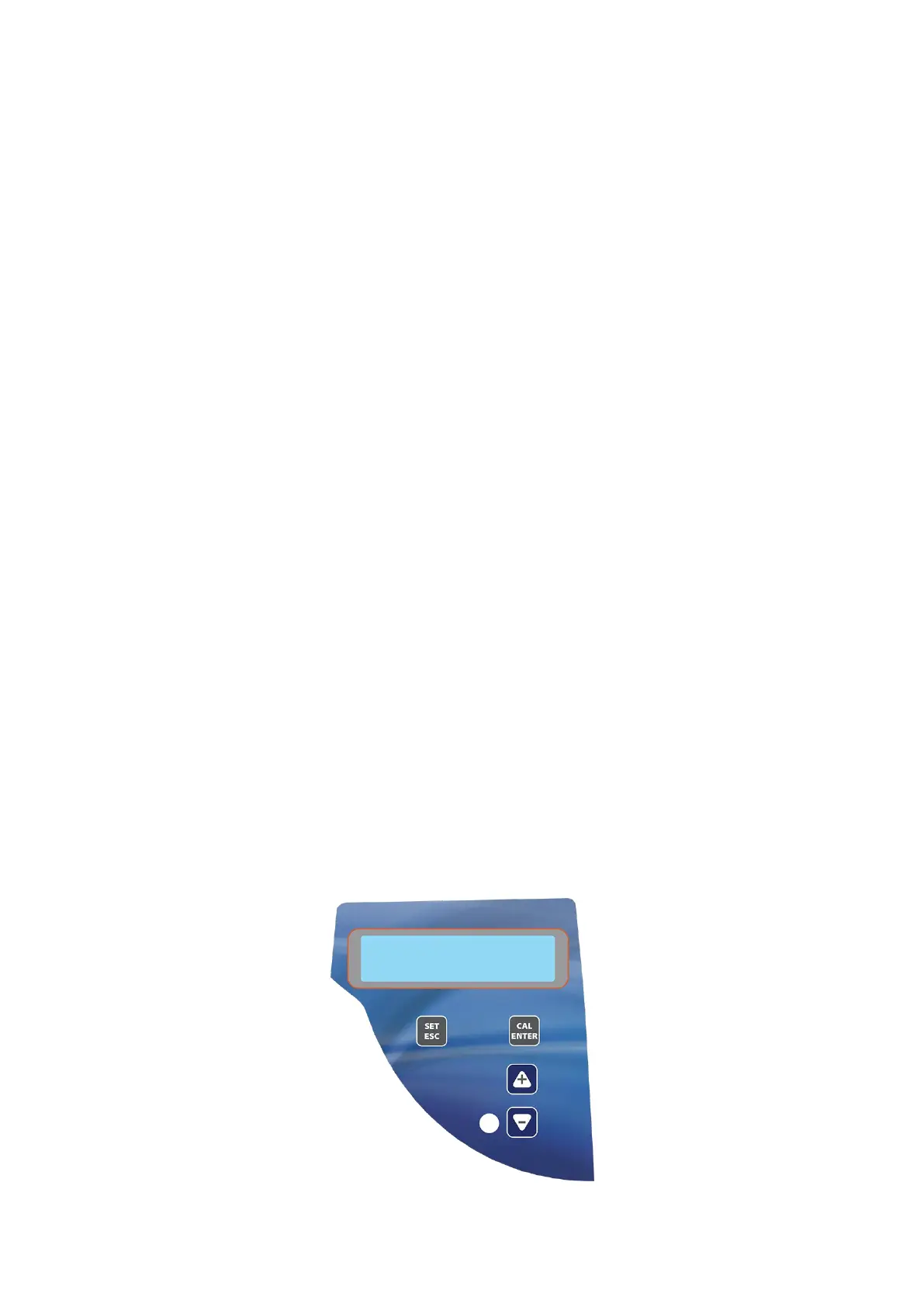

Figura 1 Indicatore del pannello
