0000138174 rev.1.1 3
2.1 INDICATORI DI STATO
L’ampio display LCD mostra le informazioni principali sullo stato della pompa, compresa la modalità corrente di
funzionamento, setpoint, avvertenze o guasti.
2.2 PULSANTI DI CONTROLLO
Il pannello frontale della pompa è dotato di quattro pulsanti di controllo. La funzione di questi pulsanti è descritta in
dettaglio nel manuale d’uso della pompa.
3 COLLEGAMENTI
3.1 COLLEGAMENTI ELETTRICI
3.1.1 COLLEGAMENTI RS-485 STANDARD
La pompa Control Basic Plus utilizza comunicazioni standard di tipo ANSI/TIA/EIA-485, anche note come RS-485. Alcuni
fabbricanti invertono i collegamenti “A” e “B”, il che potrebbe risultare fuorviante; tuttavia, questa pompa non presenta
tale problema. È comunque necessario tenere in considerazione questo fattore quando si collega la pompa a dispositivi
MODBUS di parti terze.
Figura 2 Collegamento al bus

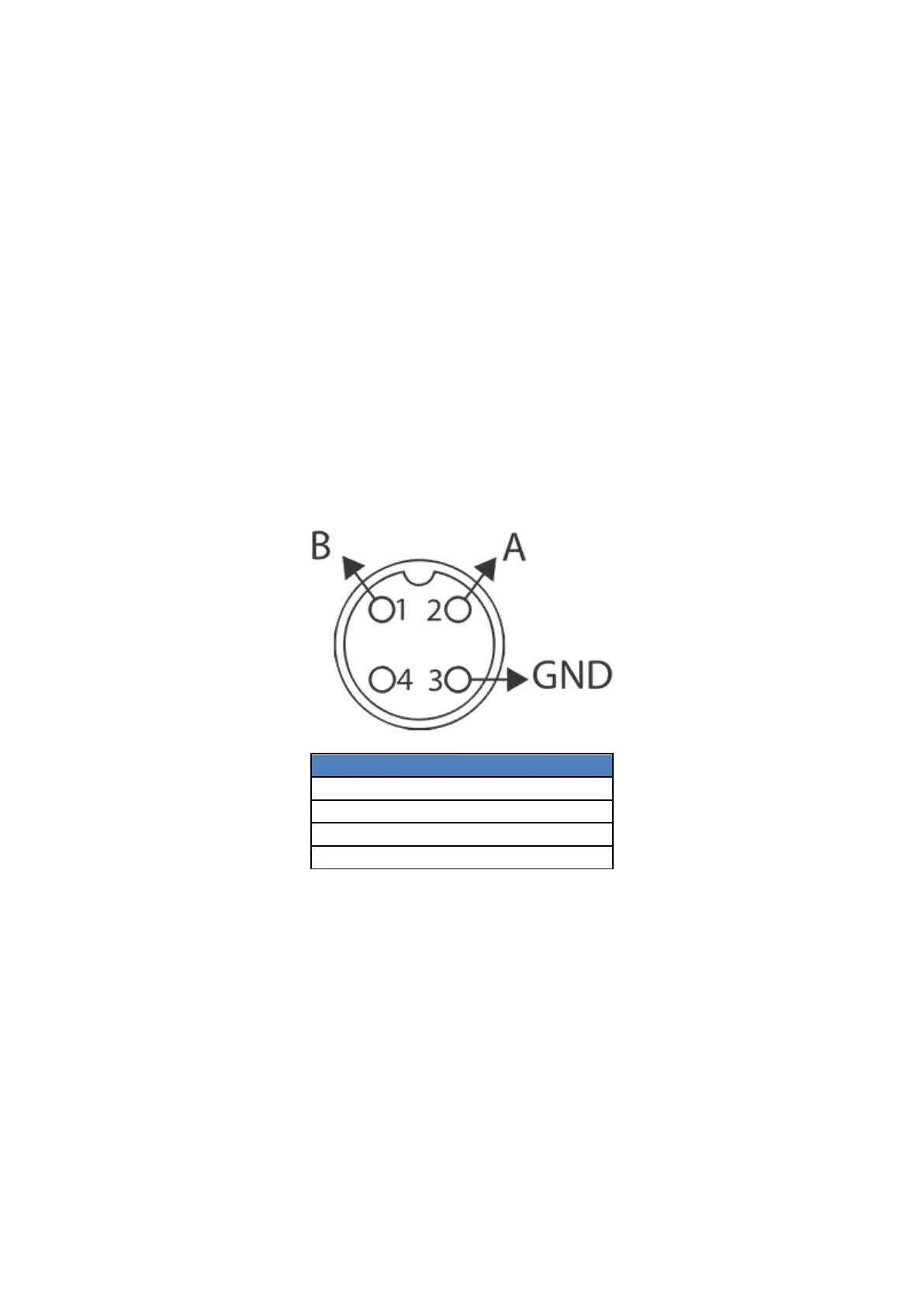

Alcuni fabbricanti invertono i collegamenti “A” e “B”, il che può risultare fuorviante. In questo dispositivo, il collegamento
“B” è dato da “T+R+”, mentre “A” è rappresentato da “T-R-”. La piedinatura (o pin-out) riportata di seguito corrisponde al
connettore femmina (connettore installato sui modelli Pool Basic Double/Control Basic/Optima Plus).
Il cablaggio raccomandato per la comunicazione MODBUS-RTU è basato su una struttura lineare, con bus attivo dotato
di terminazioni su entrambe le estremità. È possibile accoppiare e disaccoppiare i dispositivi durante il funzionamento
senza compromettere in alcun modo l’attività degli altri dispositivi. Il cavo deve essere ritorto e schermato, come previsto
dalla norma EN 50170.
I valori del tasso di trasmissione supportato dal dispositivo consentono una lunghezza massima del cavo pari a 1.200 m
senza ripetitori, o fino a 10 km con ripetitori, se installato secondo la norma vigente.
Per le coppie bilanciate utilizzate in un sistema RS-485, si consiglia un’impedenza caratteristica con valore superiore a
100 Ohm, specie in caso di baud rate uguali o superiori a 19200.
