8
SMART+PH SYSTEME (Codes 52569, 52570, 52571)
Außer dem in allen Astralpool Chlore Geräten eingebauten internen Flussdetektor (Gasdetektor) enthalten die Systeme der Smart+-Serie
einen zusätzlichen mechanischen Flussdetektor (Flussschalter).
1. Sensorhalter aus dem Lieferumfang auf ein Rohrstück am Eingang der Elektrolysezelle kleben. Der Sensorhalter muss immer
waagerecht zum Boden eingebaut werden (siehe Abb. 4), so dass die Gewindeeingänge (1/2” – 3/8”) für eine spätere Installation
der Dosierpumpendüse und der Erdung (optional) zur Verfügung stehen.
2. Flussdetektor (Flusschalter) aus dem Lieferumfang immer senkrecht in den mit dem Gerät gelieferten Sensorträger einbauen (Abb.
10b).
3. Auf dem Flussdetektorkopf ist ein Pfeil markiert. Darauf achten, dass der Pfeil parallel zur Rohrachse steht und in
Wasserflussrichtung zeigt (Abb. 11b).
4. Bauen Sie den Flussdetektor nicht in der Nähe von ferromagnetischen Gegenständen ein. Diese Gegenstände können die
Funktionsweise der im Inneren befindlichen Magnetvorrichtung beeinflussen und die Zuverlässigkeit reduzieren.

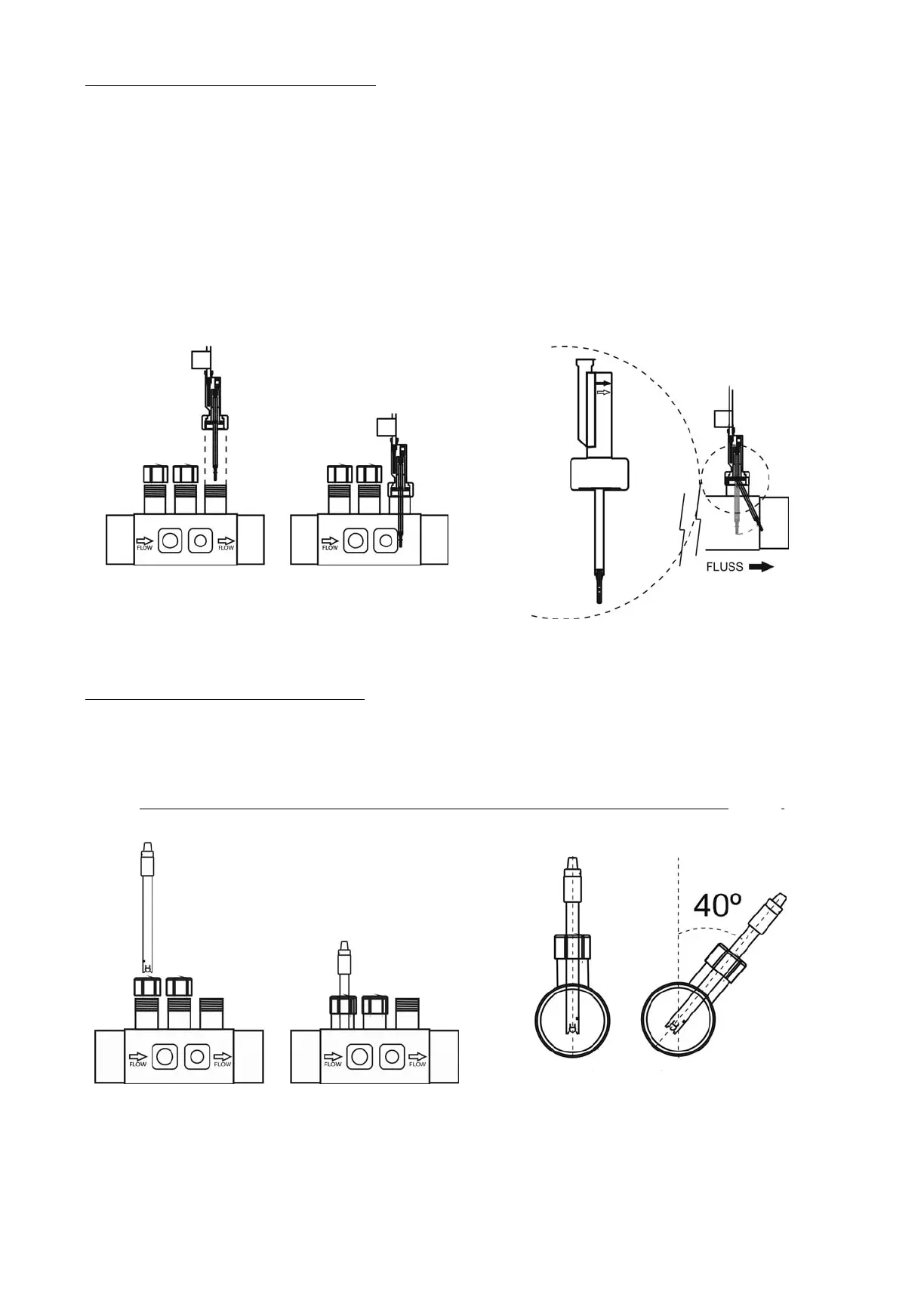

Abb. 10b
Abb. 11b
4.5. pH Sensoreinbau (nur in SMART+PH-Geräten).
1. Die mit dem Gerät gelieferten pH-Sensor in die entsprechenden Sensorträgerlagerungen einsetzen. (Abb. 12).
2. Zu diesem Zweck müssen die Muttern der Verschraubungen gelöst und die Sensoren darin eingesetzt werden.
3. Die pH-Sensor muss so in den Anschlussstutzen eingeführt werden, dass der Sensor, der sich an seinem äußerem Ende befindet,
immer im Wasser eingetaucht ist das durch die Leitungen fließ.
4. Die pH-Sensor sollte am besten immer senkrecht installiert werden oder mit einer maximalen Neigung von 40° (Abb. 13).
Abb. 12
Abb. 13
