6
Outras instalações seriam somente aceitáveis se permitem a detecção de fluxo fraco ou nulo.

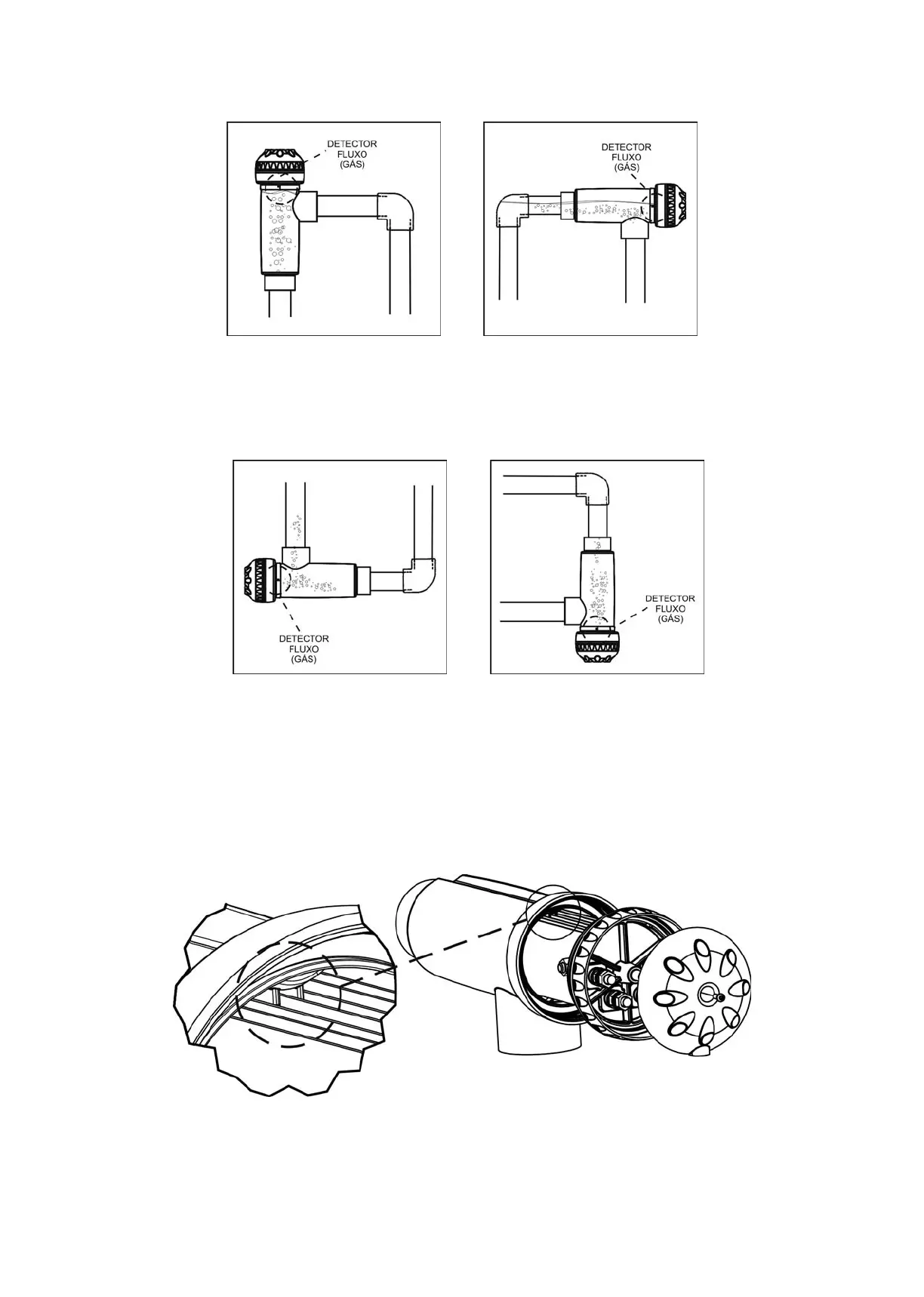

Fig. 5
Instalação recomendada
Fig. 6
Instalação permitida
(não recomendada)
Fig.7 Fig. 8
Instalações não permitidas
Os eléctrodos devem ser colocados no interior da célula de electrólise, de modo a encaixar o eléctrodo central do conjunto através das guias
situadas na parte superior e inferior do corpo da mesma.
Fig. 9a
