ASUS B85M-E
1-19

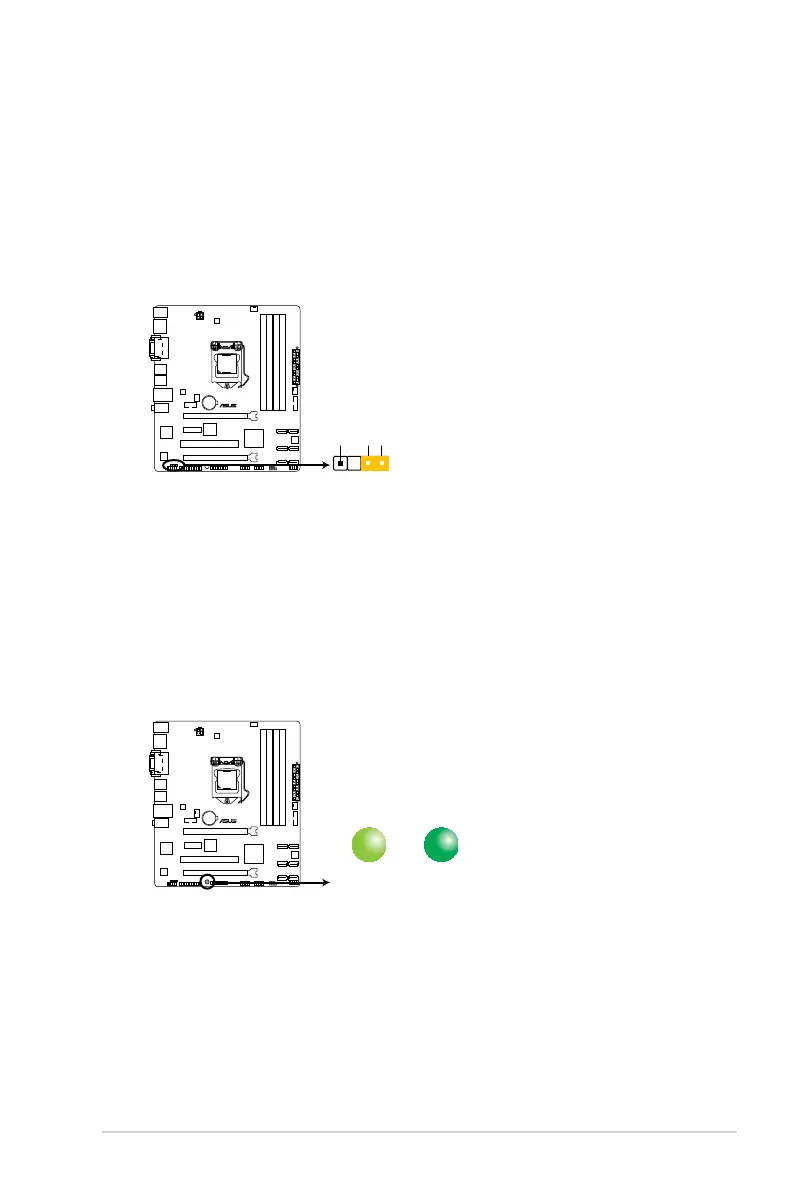

13. ケース開閉検出コネクター (4-1ピン CHASSIS)
ケース開閉検出センサー用コネクターです。センサーケーブルまたはスイッチケーブルを
接続してください。システムコンポーネントの取り外しや交換のときにケースを開けると、ケ
ース開閉検出センサーまたはスイッチはこのコネクターに信号を送信します。信号はその
後、ケース開閉検出イベントを発行します。
初期設定値では、「Chassis Signal」と「GND」のピンの間はジャンパキャップにより、ショート
されています。ケース開閉検出機能を使用する場合にのみ、ジャンパを取り外してケース開
閉検出センサーを接続してください。
B85M-E
B85M-E Chassis intrusion connector
+5VSB_MB
Chassis Signal
GND
CHASSIS
1.8 オンボード LED
1. スタンバイ電源LED
本 製品にはスタンバイ電 源L EDが 搭載 されており、電 力が 供 給されている間は 緑の LED が
点 灯し ます（ スリ ープ モード、ソ フトオ フ モ ードも 含 む ）。マザー ボ ード に 各パ ー ツ の 取 り 付
け・取り外しを行う際 は、システムを OFFにし、電 源ケーブルを抜いてください。下のイラス
トは、LEDの場所を示しています。
SB_PWR
ON
Standby Power
Powered Off
OFF
B85M-E
B85M-E Onboard LED
