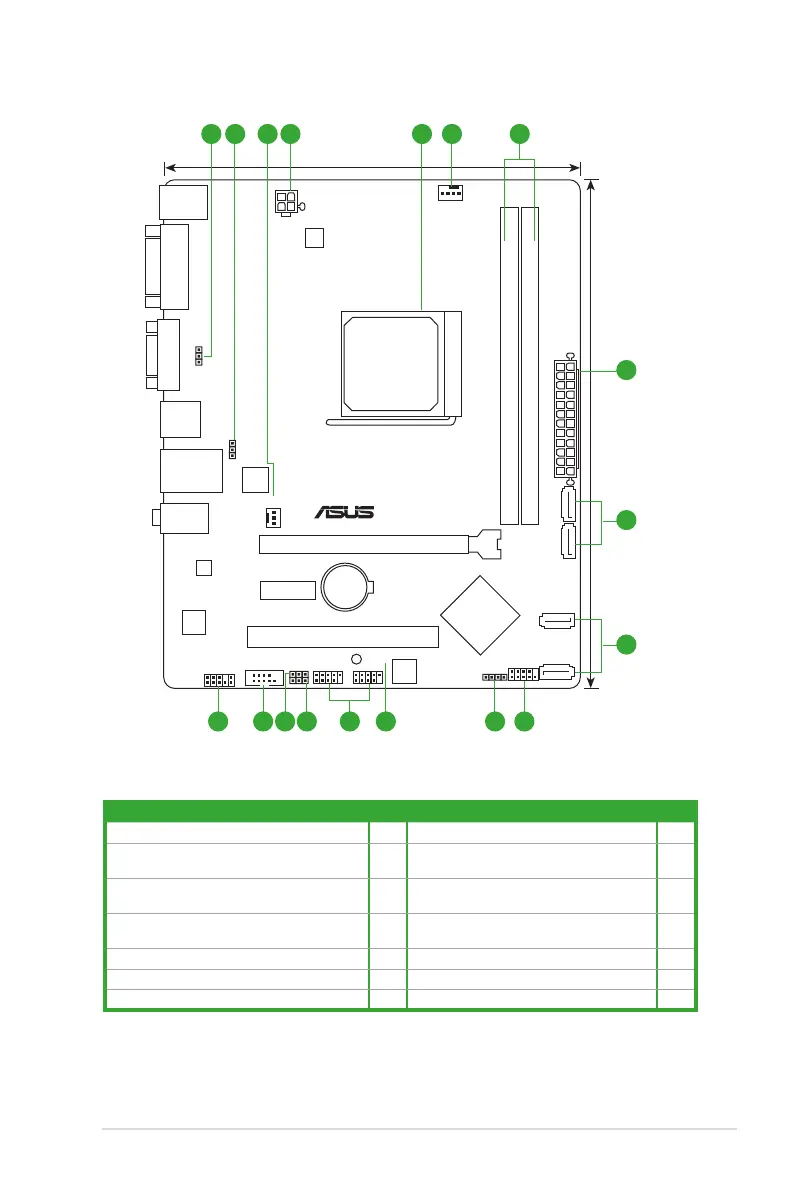

1.5.3 Motherboard layout
1.5.4 Layout contents
Connectors/Jumpers/Slots/LED Page Connectors/Jumpers/Slots/LED Page
1. Keyboard power (3-pin KBPWR) 1-19 8. System panel connector (10-1 pin F_PANEL) 1-24
2. USB device wake-up (3-pin USBPW1-4, 3-pin
USBPW5-8)
1-19 9. Speaker connector (4-pin SPEAKER) 1-22
3. CPU and chassis fan connectors (4-pin
CPU_FAN and 3-pin CHA_FAN)
1-21 10. Standby power LED (SB_PWR) 1-5
4. ATX power connectors (24-pin EATXPWR, 4-pin
ATX12V)
1-22 11. USB 2.0 connectors (10-1 pin USB56,
USB78)
1-26
5. AMD FM1 socket 1-8 12. Clear RTC RAM (3-pin CLRTC) 1-18
6. DDR3 DIMM slots 1-11 13. Serial port connector (10-1 pin COM1) 1-25
7. SATA 3.0Gb/s connectors (7-pin SATA3G_1~4) 1-23 14. Front panel audio connector (10-1 pin AAFP) 1-25
F1A55-M LK R2.0
PCIEX16
PCIEX1_1
PCI1
USB78 USB56
F_PANEL
SPEAKER
KBPWR
USBPW1-4
USBPW5-8
CLRTC
AAFP
ATX12V
EATXPWR
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
Atheros
8161
EPU
64Mb
BIOS
SB_PWR
22.6cm(8.9in)
AMD
®
A55
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA3G_4SATA3G_3
SATA3G_1
SATA3G_2
AUDIO
KBMS
LAN_USB12
USB34
18.6cm(7.3in)
VGA
DVI
SOCKET FM1
COM1
53 41 632
4
8911 10121314 2
7
7
