Asus P5AD2-E - Page 48

2-262-26
2-262-26
2-26
Chapitre 2: Informations sur le matérielChapitre 2: Informations sur le matériel
Chapitre 2: Informations sur le matérielChapitre 2: Informations sur le matériel
Chapitre 2: Informations sur le matériel
4.4.
4.4.
4.

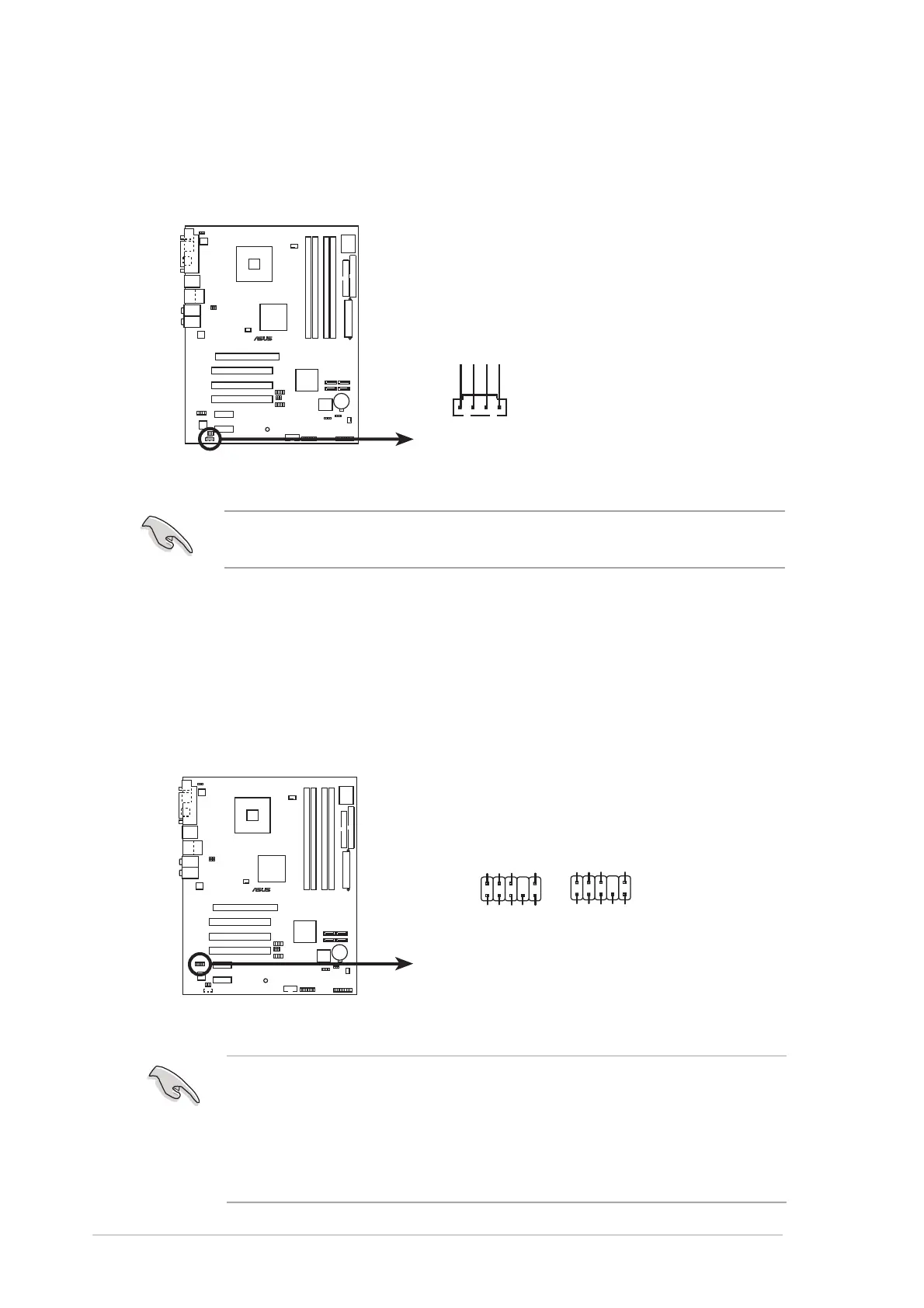

Connecteur audio pour lecteur optique (4-pin CD)Connecteur audio pour lecteur optique (4-pin CD)
Connecteur audio pour lecteur optique (4-pin CD)Connecteur audio pour lecteur optique (4-pin CD)
Connecteur audio pour lecteur optique (4-pin CD)
Ce connecteur sert au câble audio 4 broches qui se relie au
connecteur audio situé à l’arrière des lecteurs/graveurs optiques.
Activez la fonction CD-IN dans l’utilitaire audio si vous utilisez ce
conneceur.
P5AD2-E
®
P5AD2-E CD audio connector
CD
Right Audio Channel
Left Audio Channel
Ground Ground
P5AD2-E
®
P5AD2-E Analog front panel connector
AC ‘97 audio
pin definitio
n
AAFP
NC
MIC2
Line out_R
Line out_L
NC
NC
MICPWR
NC
AGND
SENSE2_RETUR
PORT1 L
PORT2 R
PORT2 L
SENSE1_RETUR
SENSE_SEND
PORT1 R
PRESENCE#
GND
5.5.
5.5.
5.
Connecteur Front panel audio (10-1 pin AAFP)Connecteur Front panel audio (10-1 pin AAFP)
Connecteur Front panel audio (10-1 pin AAFP)Connecteur Front panel audio (10-1 pin AAFP)
Connecteur Front panel audio (10-1 pin AAFP)
Ce connecteur sert à un module d’E/S audio en façade supportant
soit le standard HD Audio soit l’AC ‘97. Connectez le câble du module
d’E/S à ce connecteur.
• Utilisez un châssis doté d’un module d’E/S audio haute définition en
façade si vous voulez utiliser les fonctions HD audio.
• Par défaut, ce connecteur est configuré sur “legacy AC’97 audio”.
Si vous voulez connecter un module de son haute définition en
façade à ce connecteur, réglez l’élément
Front Panel SupportFront Panel Support
Front Panel SupportFront Panel Support
Front Panel Support
Type Type
Type Type
Type du BIOS sur [HD Audio]. Voir page 3-29.
