Asus P5AD2-E - Page 49

ASUS P5AD2-EASUS P5AD2-E
ASUS P5AD2-EASUS P5AD2-E
ASUS P5AD2-E
2-272-27
2-272-27
2-27
6.6.
6.6.
6.

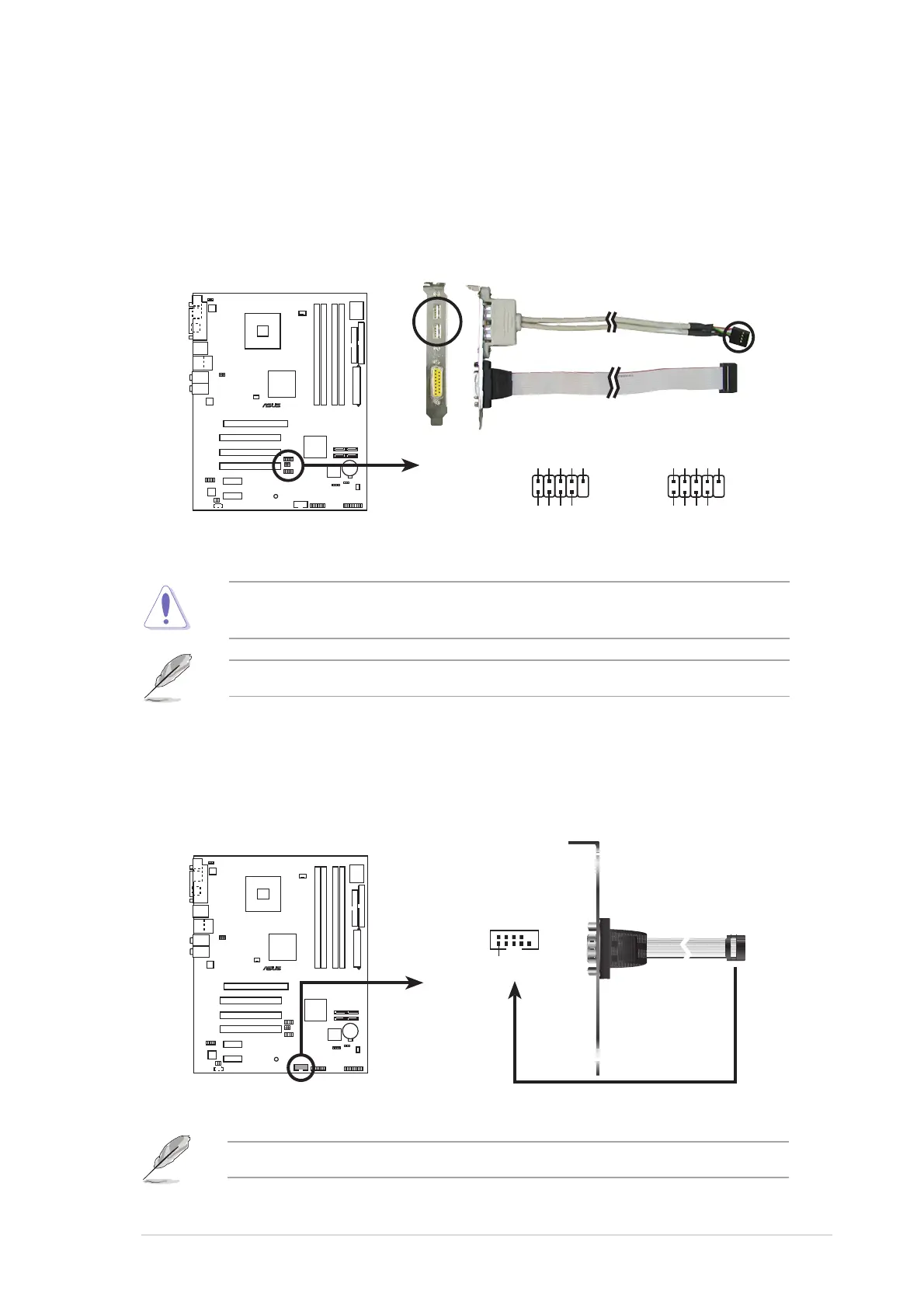

Connecteurs USB (10-1 pin USB56, USB78)Connecteurs USB (10-1 pin USB56, USB78)
Connecteurs USB (10-1 pin USB56, USB78)Connecteurs USB (10-1 pin USB56, USB78)
Connecteurs USB (10-1 pin USB56, USB78)
Ces connecteurs sont conçus pour quatre ports USB 2.0. Connectez le
câble du module USB/GAME sur l’un de ces connecteurs puis installez
le module sur un slot en ouvrant l’arrière du châssis. Ces ports USB
sont conformes à la spécification USB 2.0 supportant des vitesses de
connexion allant jusqu’à 480 Mbps.
Ne connectez jamais un câble
13941394
13941394
1394 sur les connecteurs USB. Vous
endommageriez la carte mère !
P5AD2-E
®
P5AD2-E USB 2.0 connectors
USB56
USB+5V USB_P6- USB_P6+ GND NC
USB+5V
USB_P5-
USB_P5+
GND
1
USB78
USB+5V USB_P8- USB_P8+ GND NC
USB+5V
USB_P7-
USB_P7+
GND
1
P5AD2-E
®
P5AD2-E Serial port connector
PIN 1
COM1
Le câble USB est à acheter séparément.
7.7.
7.7.
7.
Connecteur Serial port (10-1 pin COM1)Connecteur Serial port (10-1 pin COM1)
Connecteur Serial port (10-1 pin COM1)Connecteur Serial port (10-1 pin COM1)
Connecteur Serial port (10-1 pin COM1)
Ce connecteur est destiné à un port série (COM). Connectz le câble du
module port série puis installez le module sur un slot en ouvrant
l’arrière du châssis.
Le port série est à acheter séparément.
