Asus P5KPL-C User Manual

2
ASUS P5KPL-C
Français

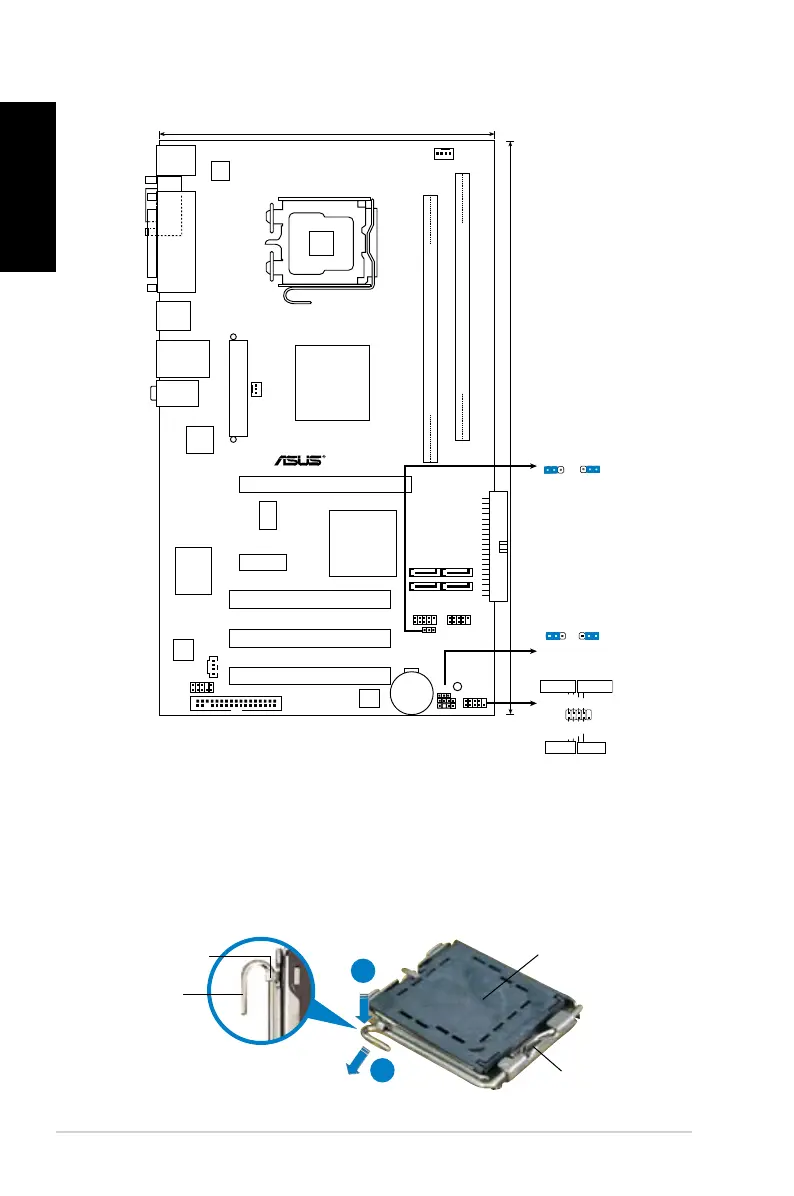

1. Schéma de la Carte Mère
2. Installation du Processeur
Suivez cette procédure pour installer un processeur Intel
®
dans le paquet 775-land.
1. Appuyez sur le levier de chargement avec votre pouce (A), puis déplacez-le
vers le gauche (B) jusqu’à ce qu’il soit détaché de la languette de retenue.
Languette de
retenue
Levier de
chargement
Ce côté du boîtier cam
doit être face à vous.
Capuchon PnP
A
B
B
30.5cm (12in)
AUDIO
LAN1_USB12
USB34
PS/2KBMS
T:Mouse
B:Keyboard
PARALLE PORT
COM1
LGA775
17.8cm (7.0in)
SATA4
SATA2
SATA3
SATA1
Intel
G31
Intel
ICH7(A1)
PCIEX16
PCI1
PCI2
PCI3
PCIEX1_1
ATX12V
EATXPWR
P5KPL-C
DDR2 DIMMB1 (64 bit,240-pin module)
DDR2 DIMMA1 (64 bit,240-pin module)
CPU_FAN
PRI_IDE
USB56 USB78
F_PANEL
PS2_USBPW
CHASSIS
SPEAKER
CLRTC
CR2032 3V
Lithium Cell
CMOS Power
8Mb
BIOS
FLOPPY
CD
AAFP
ALC662
Super I/O
ICS
9LPRS954BGLF
Attansic
L1
CHA_FAN
SB_PWR
F_PANEL
Ground
PLED-
PWR
PLED+
GND
Reset IDELED+ IDELED-
+HD LED
RESET
PWR LED
PWR BTN
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
3
2
2
1
PS2_USBPW
(D
e
fault)
+5
V
+5VSB

Asus P5KPL-C Specifications

General

Form Factor	ATX
Chipset	Intel G31
Socket	LGA 775
Maximum Memory	4 GB
Memory Type	DDR2
PCI Express x16	1
PCI Express x1	1
PCI Slots	2
SATA Ports	4 x SATA 3Gb/s
Audio Chipset	Realtek ALC662
Audio Channels	6-Channel
LAN Speed	10/100/1000Mbps
Video Outputs	VGA
Supported CPU	Intel Core 2 Quad, Core 2 Duo, Pentium, Celeron
FSB	1333/1066/800 MHz
Memory Slots	2
Memory Standard	DDR2 1066/800/667
IDE	1 x ATA100
USB Ports	8 x USB 2.0
