華碩 P5N32-E SLI PLUS 主機板使用手冊
2-27

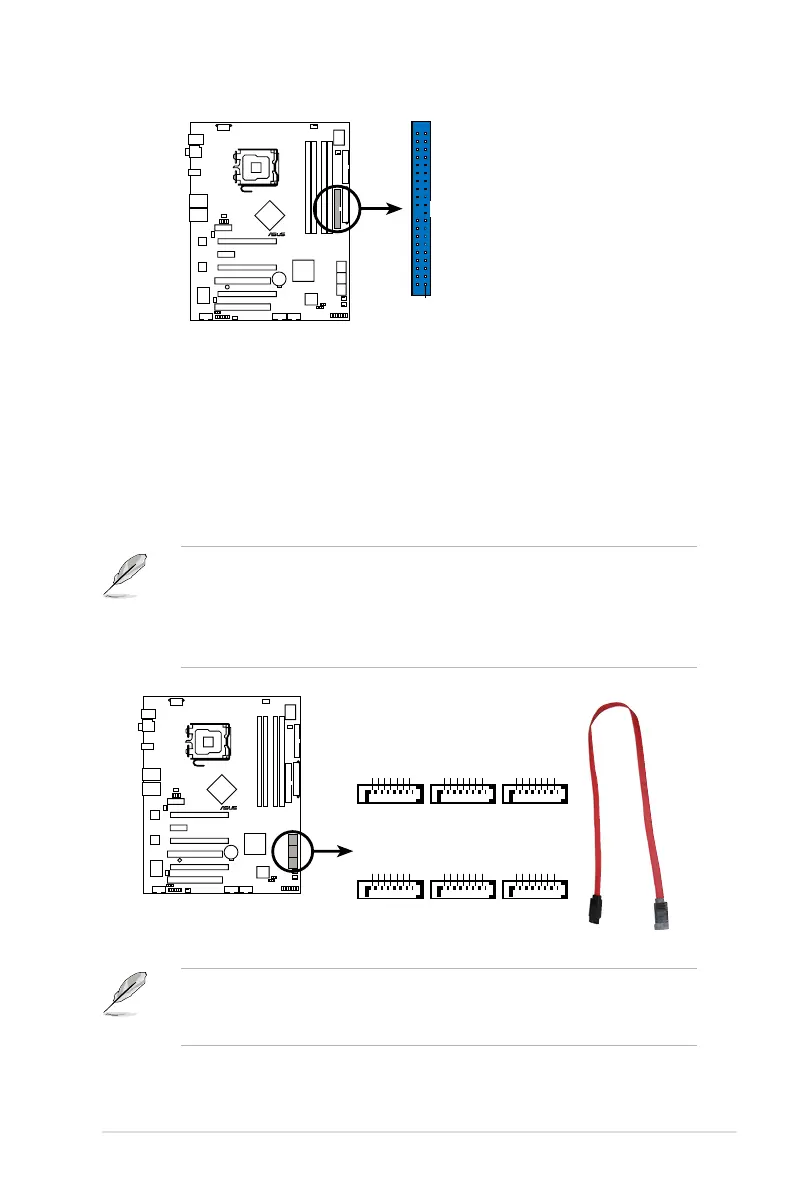

3. ICH8R Serial ATA 裝置連接插槽（7-pin SATA1-6）
這些插槽可支援使用 Serial ATA 排線來連接 Serial ATA 3Gb/s 硬碟。
Serial ATA 3Gb/s 硬碟可以向下相容 Serial ATA 1.5Gb/s 規格的硬碟。
若您安裝了 Serial ATA 硬碟，您可以透過內建的 NVIDIA MediaShield
RAID 控制器來建置 RAID 0、RAID 1、RAID 0+1、RAID 5 或 JBOD 磁
碟陣列。
這些插槽的預設值為 [Disabled]。若您想要使用這些插槽來建
構 Serial ATA RAID 功能，請將 BIOS 程式中的 Serial SATA
Configuration 子選單中的 RAID Enabled 項目設定為 [Enabled]。
請參考「4.5.3 內建裝置設定（Onboard Device Configuration）」
一節的詳細說明。
請將排線標示為紅色處
對準插座上 Pin 1 位置
這些插槽支援原生命令佇列指令集（Native Command Queuing，
NCQ）、電源管理（Power Management，PM）完成演算規則、熱
抽換與智慧設定等功能。
P5N32-E SLI Plus
®
P5N32-E SLI Plus IDE connector
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PRI_IDE
PIN 1
P5N32-E SLI Plus
®
P5N32-E SLI Plus SATA connectors
SATA1
GND RSATA_TXP1 RSATA_TXN1 GND RSATA_RXP1 RSATA_RXN1 GND
SATA2
GND RSATA_TXP2 RSATA_TXN2 GND RSATA_RXP2 RSATA_RXN2 GND
SATA3
GND RSATA_TXP3 RSATA_TXN3 GND RSATA_RXP3 RSATA_RXN3 GND
SATA4
GND RSATA_TXP4 RSATA_TXN4 GND RSATA_RXP4 RSATA_RXN4 GND
SATA5
GND RSATA_TXP5 RSATA_TXN5 GND RSATA_RXP5 RSATA_RXN5 GND
SATA6
GND RSATA_TXP6 RSATA_TXN6 GND RSATA_RXP6 RSATA_RXN6 GND
