FR 15
montage (suite)

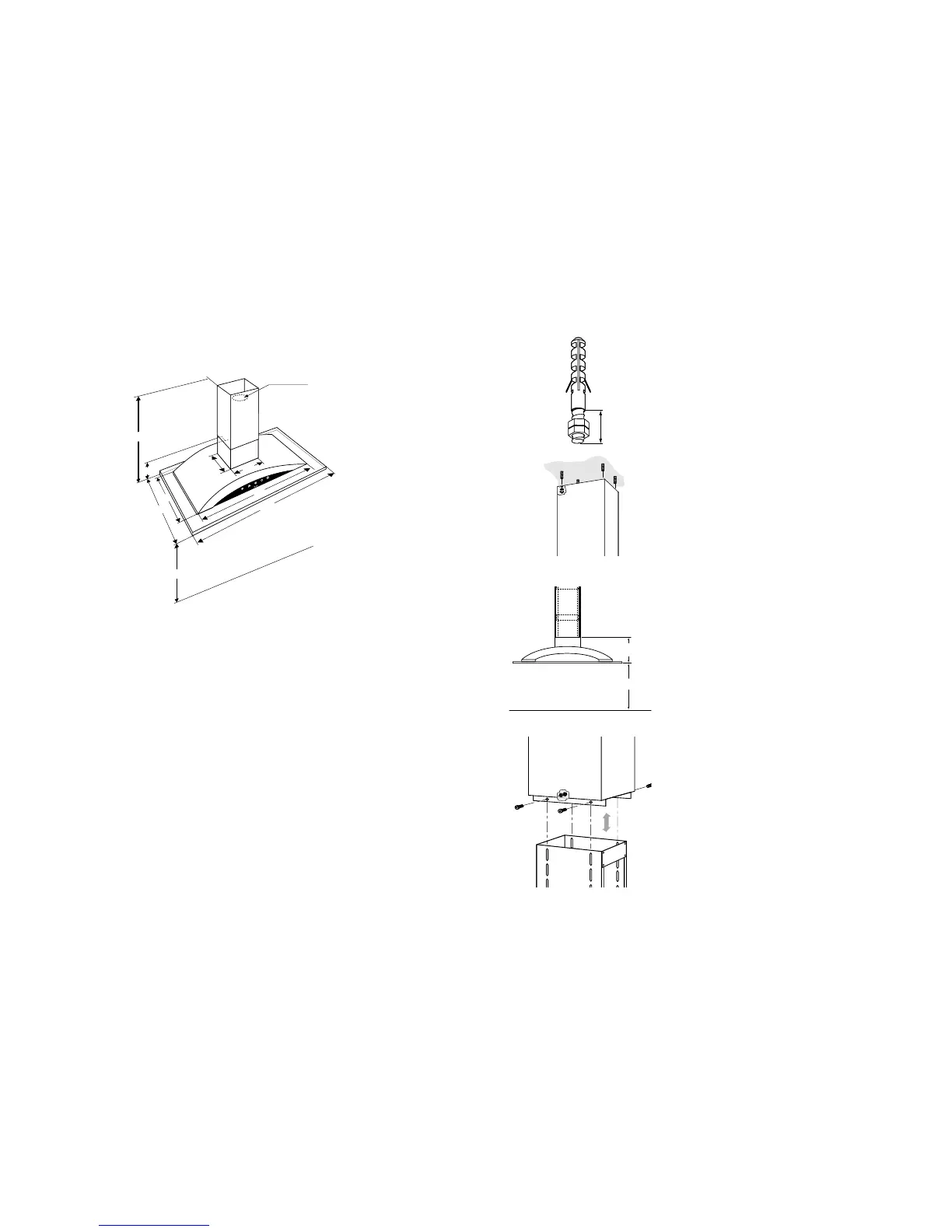

accrochage du tube télescopique supérieur
Montez les chevilles et les embouts filetés au plafond. Faites
tourner deux écrous dans la direction opposée sur les
embouts filetés. Vissez les embouts filetés (20 mm) dans les
chevilles situées dans le plafond.
Enlevez les écrous.
Placez le tube télescopique supérieur sur les embouts
filetés. Placez les bagues, puis vissez correctement les
écrous.
gaine de montage
Glissez la gaine de montage dans le tube supérieur jusqu'à
ce que le bord inférieur se trouve à bonne distance du plan
de travail (voir illustration).
Dimension A = 340 mm.
Fixez la gaine de montage avec quatre vis (M5 x 12), bagues
et écrous M5.
FR 14
montage (suite)
encastrement des modules îlots
Les dimensions les plus importantes sont indiquées ci-
dessus. Vous pouvez régler la hauteur du tube télescopique.
Tenez compte des tolérances admises.
Il est recommandé de suspendre la hotte en se servant d’un
ascenseur de montage. Si il n’y a pas un ascenseur, il est
recommandé de faire le montage avec l’aide de plusieurs
personnes.
Monter le tuyau d’écoulement et les raccordements
électriques de telle sorte qu’ils puissent facilement être
raccordés sous la hotte.
marquage
Marquer les trous de fixation dans le plafond en se servant
d’un pistolet.
Percer les trous de fixation (4 x 10 mm).
¿150/125
520
700
755
1000
250
240
800-1025
min. 650
130
EG3/4/8X
dimensions d’encastrement modèle d’île
