DK 11
montering (fortsat)
indbygge vægmodeller

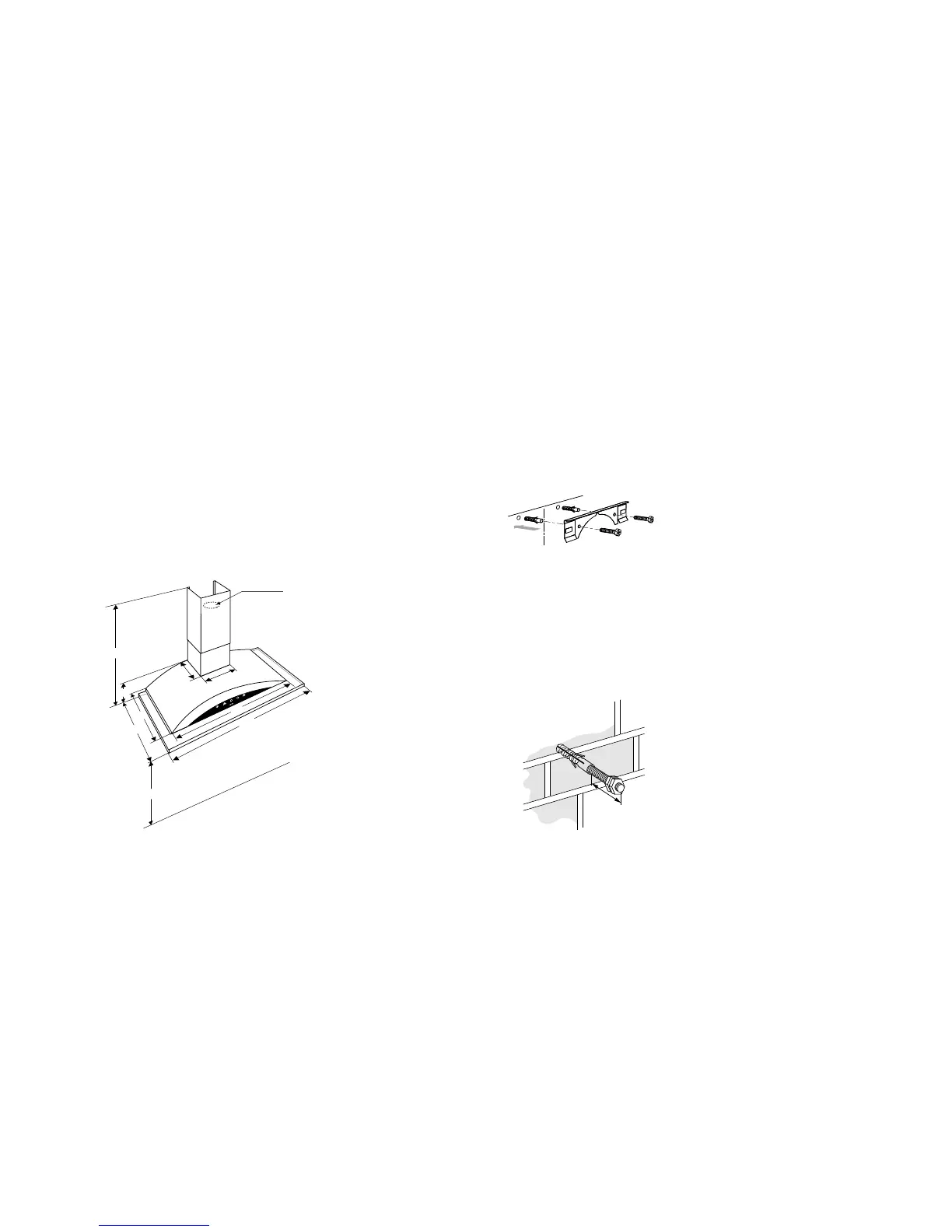

På de forrige sider er angivet de vigtigste mål. Man kan
indstille højden af teleskoprøret. Overhold nøje de tilladte
tolerancer.
Montér aftrækket og den elektriske tilslutning sådan at du
straks uden besvær kan tilslutte det til hætten.
aftegne og montere fastgøringsmateriale
Anbring en lodret midterlinje på midten af muren (midten af
hætten).
Hold fastgørings bøjlen sådan ind imod væggen at den
støtter mod loftet. Markeringen angiver midten af emhætten.
Markér fastgøringshullerne.
Bor fastgøringshullerne (ø 8 mm).
Montér pluggene i væggen og sæt fastgøringsbøjlen fast på
væggen med de medfølgende skruer (5x50mm).
aftegne og montere motormodul
Tegn undersiden af hætten af på væggen (tag herved hensyn
til minimumsafstanden til kogepladen). Angiv den (lodrette)
midterlinje.
Fold eller klip en skabelon af den pågældende type og tegn
de øverste fastgøringshuller.
Bor fastgøringshullerne (2 x ø 10 mm).
Fastgør pluggene. Drej to møtrikker i modsat retning på
skruerne. Drej skruerne i op til 20 mm ind i væggen (se
illustration).
Fjern møtrikkerne.
DK 10
installation (fortsat)
Aftræksstykket på emhætten har en diameter på 150 mm.
Det er bedst at aftræksrøret har samme diameter.
Der leveres et afløb fra150 mm til 125 mm med apparatet til
tilslutning til et aftræksrør på 125 mm.
ATAG leverer tilbehør til aftrækskanaler fra emhætter. I
prislisten finder du en oversigt over udvalget med de
tilsvarende typenumre.
