dati tecnici
tipo: vedere la targhetta con i dati
applicata all’interno della cappa
alimentazione: 230 V - 50 Hz
valore d’allacciamento: vedere la targhetta
dimensioni (a x l x p): vedere "misure d’incasso"
marchio d’approvazione: Kema
Questo apparecchio è conforme alle vigenti direttive CE.
motori esterni
Attenzione: Se si usa un apparecchio con motore esterno,
ATAG consiglia di utilizzare i seguenti tipi di motori esterni:
WA111B5U WA300B5U
WA111C5U WA300C5U
ASVM0021 AS000387
ASVM0025 ASVM0023
L’imballaggio dell’apparecchio è riciclabile. I materiali usati
possono essere:
- cartone
- pellicola di polietilene (PE)
- polistirene privo di CFK (polistirolo espanso PS)
- fascette in polipropilene intorno alla scatola
Questi materiali vanno eliminati in modo responsabile ed in
conformità alle norme vigenti.
Le autorità competenti vi potranno fornire informazioni sul
modo migliore di eliminare gli apparecchi d’uso domestico di
cui intendete disfarvi.
eliminazione dell’imballaggio e dell’apparecchio
montaggio
(continua)

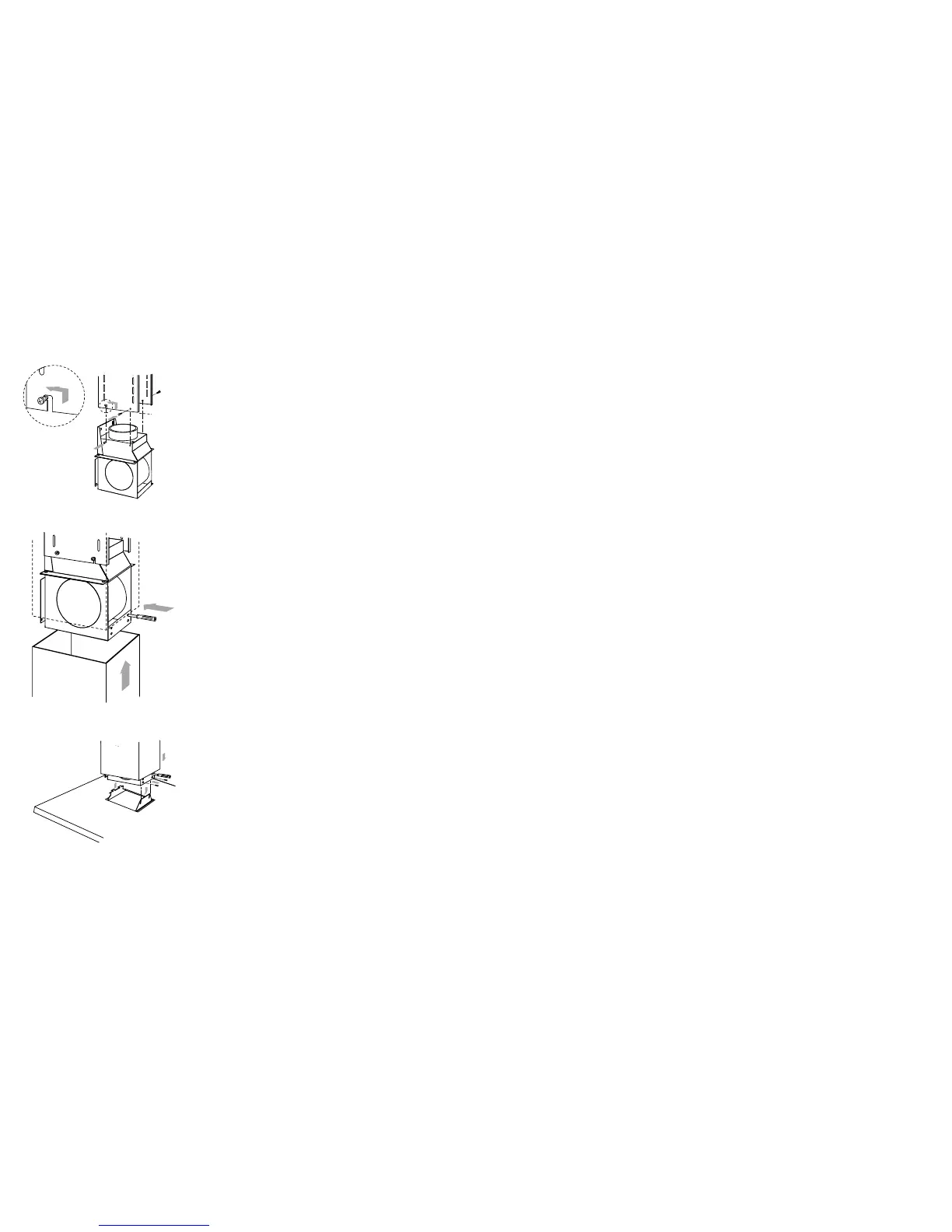

modulo motore
Avvitare due viti (4,2 x 9,5) per metà nei fori posteriori (1) del
modulo motore (vedere illustrazione).
Inserire il modulo motore da sotto verso l’alto nel condotto
di montaggio e spingerlo leggermente all'indietro fino a che
si aggancerà nel condotto di montaggio e rimarrà appeso.
Montare le due viti anteriori (4,2 x 9,5) come indicato
nell’illustrazione (3). Serrare anche le due viti posteriori (2).
Effettuare i collegamenti a spina.
Montare il canale di sfiato.
tubo a telescopio inferiore
Inserire il tubo a telescopio inferiore sopra il modulo motore
spingendolo verso l’alto (1).
Tenere il tubo in alto spingendo con cautela uno spinotto o
un cacciavite nell’apposito foro presente nel lato anteriore
dell’alloggiamento del motore (2).
montaggio della cappa
Montare la cappa al modulo motore. Agganciare al modulo
motore prima il lato posteriore della cappa da sotto (1).
Inclinare quindi il lato anteriore verso l’alto (2), in modo che i
due bulloni dati in dotazione (M5 x 12) possano venire
avvitati (3). Posizionare la cappa orizzontalmente con l’aiuto
dei due bulloni.
Collegare le spine nella cappa.
Abbassare il tubo a telescopio inferiore (4) in modo da
poterlo inserire nel bordo della cappa.
Fissare i filtri e attivare la cappa per controllarne il
funzionamento.
