IT 15IT 14
montaggio (continua)

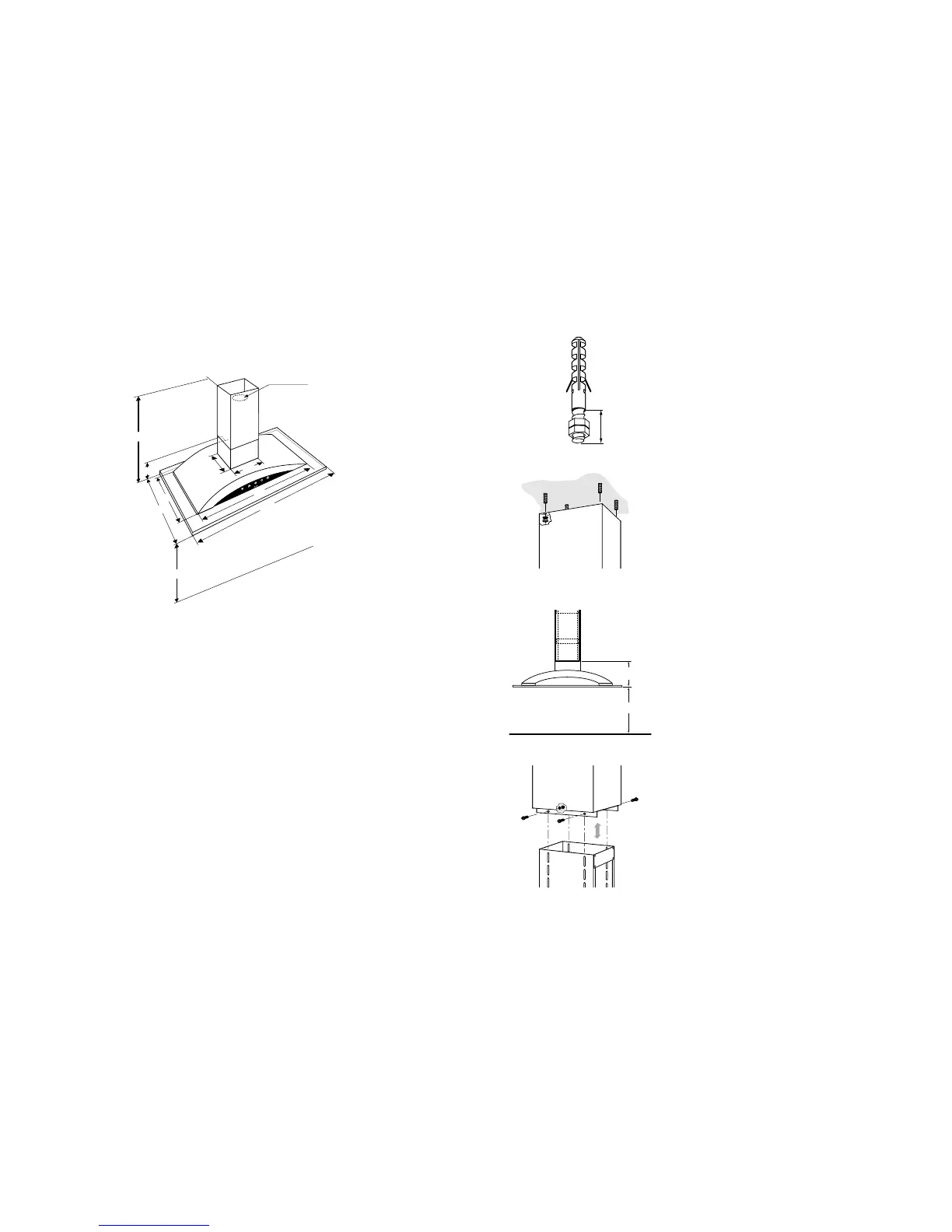

posizionamento del tubo a telescopio superiore
Montare i tasselli a espansione ed i gambi filettati al soffitto.
Mettere due dadi avvitandoli l’uno in senso opposto all’altro
sulle filettature delle viti. Avvitare i gambi filettati fino ad una
profondità di 20 mm nei tasselli ad espansione nel soffitto.
Rimuovere i dadi.
Sistemare il tubo a telescopio superiore sui gambi filettati
delle viti, posizionare le rondelle e serrare i dadi.
condotto di montaggio
Spingere il condotto di montaggio nel tubo superiore fino a
che il bordo inferiore si trova alla giusta distanza dal piano
lavoro (vedere illustrazione).
Misura A = 340 mm
Fissare il condotto di montaggio con quattro bulloni
(M5 x 12), rondelle e dadi M5.
montaggio (continua)
incasso dei modelli ad isola
Qui sopra sono mostrate le misure più importanti. L’altezza
del tubo a telescopio è regolabile. E’ necessario tenere
conto delle tolleranze permesse.
Si raccomanda di eseguire il montaggio della cappa
d’aspirazione con un ascensore per montaggio; se non fosse
disponibile è consigliabile effettuare le operazioni di
montaggio assieme ad altre persone.
Montare lo sfiato e l’allacciamento elettrico in modo tale da
poterli facilmente collegare alla cappa.
tracciato
Segnare i punti per i fori di montaggio sul soffitto con l’aiuto
del modello di posizionamento.
Trapanare i fori di fissaggio (4 x 10 mm).
¿150/125
520
700
755
1000
250
240
800-1025
min. 650
130
EG3/4/8X
misure per l’incasso dei modelli ad isola
