posizionamento del tubo a telescopio
Attenzione: In caso di ricircolazione (WG8), le aperture di
aerazione non dovranno essere coperte dal tubo a telescopio
inferiore.
Spingere il bordo piegato del tubo a telescopio superiore da
sotto tra la staffa di supporto ed il muro e spingere quindi il
tubo contro il soffitto. Il tubo a telescopio si fisserà da sé.
Agganciare il tubo a telescopio inferiore sul tubo a
telescopio superiore e lasciarlo abbassare.
Fissare i filtri e collaudare il funzionamento della cappa
d’aspirazione.
montaggio (continua)montaggio (continua)

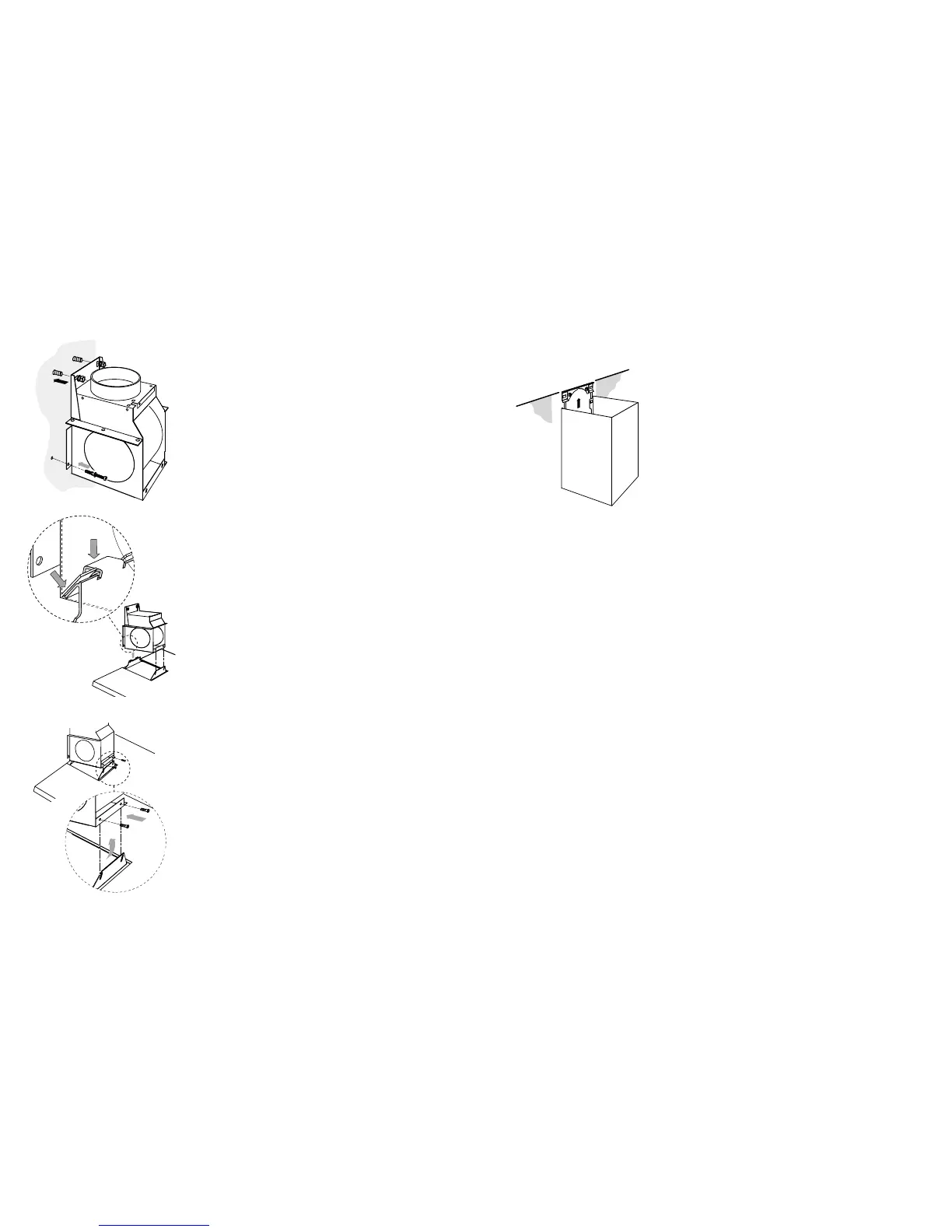

Appendere il modulo motore ai gambi filettati delle viti(1).
Serrare i dadi. Assicurarsi che il modulo sia appeso in modo
perfettamente orizzontale.
Trapanare i fori (2x ø 6 mm) e assicurare il modulo motore con
gli spinotti forniti con l’apparecchio(6 x 60) (2).
Montare il condotto di sfiato.
Effettuare l’allacciamento alla rete elettrica.
posizionamento della cappa
Montare la cappa al modulo motore.
Agganciare al modulo motore prima il lato posteriore della
cappa da sotto (1).
Inclinare quindi il lato anteriore verso l’alto (2) in modo che i
due bulloni forniti alla consegna dell’apparecchio (M5 x 12)
possano venire serrati (3).
Con questi bulloni appendere la cappa perfettamente
orizzontale.
Collegare le spine nella cappa.
