DE 13
Haube aufhängen
Montieren Sie die Haube am Motormodul.
Haken Sie erst die Haubenrückseite von unten am
Motormodul fest (1).
Heben Sie jetzt die Vorderseite hoch (2), so daß die beiden
mitgelieferten Bolzen (M5x12) eingedreht werden können (3).
Richten Sie mit diesen Bolzen die Haube aus.
Sorgen Sie für die Steckverbindungen in der Haube.
Teleskoprohr aufhängen
Achtung: Für den Umluftbetrieb (WG8) dürfen die
Lüftungsöffnungen nicht vom unteren Teleskopturm verdeckt
werden.
Schieben Sie die gebogene Kante des oberen Teleskoprohrs
von unten zwischen die Befestigungsbügel und die Wand und
schieben Sie das Teleskoprohr zur Decke hoch. Das
Teleskoprohr wird dann von selbst fixiert.
Haken Sie das untere Teleskoprohr um das obere
Teleskoprohr und senken Sie es ab.
Befestigen Sie die Filter und testen Sie die Dunstabzugshaube.
Montage (Forts.)
DE 12
Montage (Forts.)

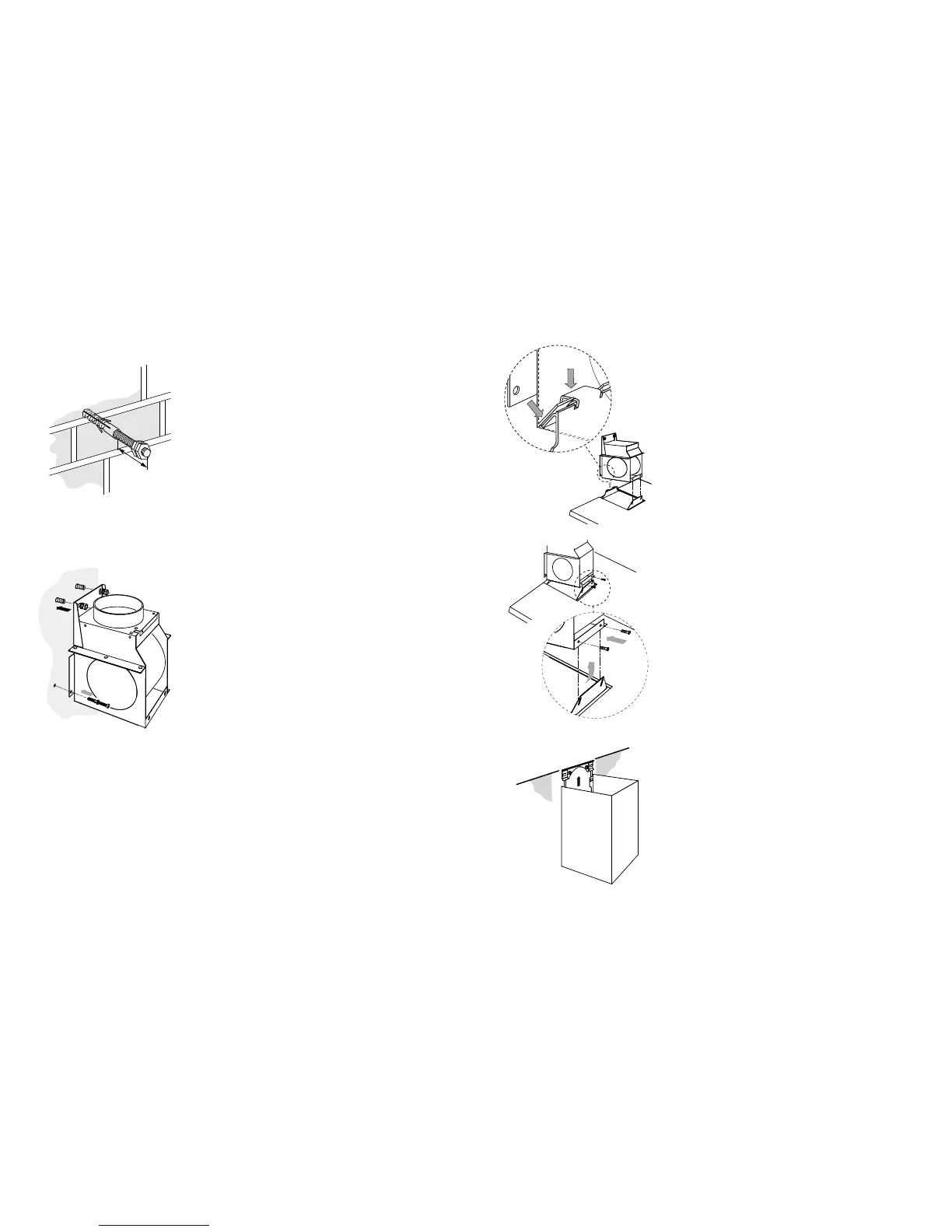

Motormodul markieren und montieren
Markieren Sie die untere Kante der Haube an der Wand
(berücksichtigen Sie dabei den Mindestabstand zum
Kochfeld). Geben Sie die (vertikale) Mittellinie an.
Falten oder schneiden Sie die Schablone gemäß Haubentyp
und markieren Sie die oberen Befestigungslöcher.
Bohren Sie die Befestigungslöcher (2x ø 10 mm).
Befestigen Sie die Dübel. Drehen Sie die beiden Muttern in
entgegengesetzter Richtung auf die Stiftschrauben. Drehen
Sie die Stiftschrauben 20 mm tief in die Wand ein (siehe
Abbildung).
Entfernen Sie die Muttern.
Hängen Sie den Motormodul an den Stiftschrauben (1) auf.
Ziehen Sie die Muttern an. Sorgen Sie dafür, daß der Modul
horizontal hängt.
Bohren Sie die Bohrlöcher (2x ø 6 mm) und sichern Sie den
Motormodul mit den mitgelieferten Nageldübeln (6x60) (2).
Montieren Sie den Abluftkanal.
Sorgen Sie für den elektrischen Anschluß.
