Atag EG411X User Manual

GR 13
ανάρτηση του καλύµµατος
Τοποθετήστε το κάλυµµα στο µοτέρ. Γαντζώστε
πρώτα την πίσω πλευρά του καλύµµατος απ κάτω
στο µοτέρ (1). Στη συνέχεια, γυρίστε την εµπρς
πλευρά προς τα πάνω (2), ώστε να µπορείτε να
βιδώσετε τις δύο συµπαραδιδµενες βίδες (3). Mε
αυτές τις βίδες, οριζοντιώστε το κάλυµµα.
Πραγµατοποιήστε την ηλεκτρική σύνδεση µέσα
στον απορροφητήρα.
ανάρτηση του τηλεσκοπικού σωλήνα
προσοχή: Σ πρίπτωση ανακύκλωσης του αέρα, τα
ανοίγµατα αρισµού δν θα πρέπι να καλύπτονται
απ τον κάτω τηλσκοπικ σωλήνα.
Σπρώξτε το διπλωµένο άκρο του επάνω
τηλεσκοπικού σωλήνα απ κάτω ανάµεσα στο
µπράτσο στερέωσης και τον τοίχο, και σπρώξτε
τον τηλεσκοπικ σωλήνα στην οροφή. Ο
τηλεσκοπικς σωλήνας θα σφηνώσει µνος του.
Γαντζώστε τον κάτω τηλεσκοπικ σωλήνα στον
επάνω τηλεσκοπικ σωλήνα και αφήστε τον να
κατέβει.
Τοποθετήστε τα φίλτρα και ελέγξτε τη λειτουργία
του απορροφητήρα.
συναρµολγηση (συνέχεια)
GR 12
συναρµολγηση (συνέχεια)

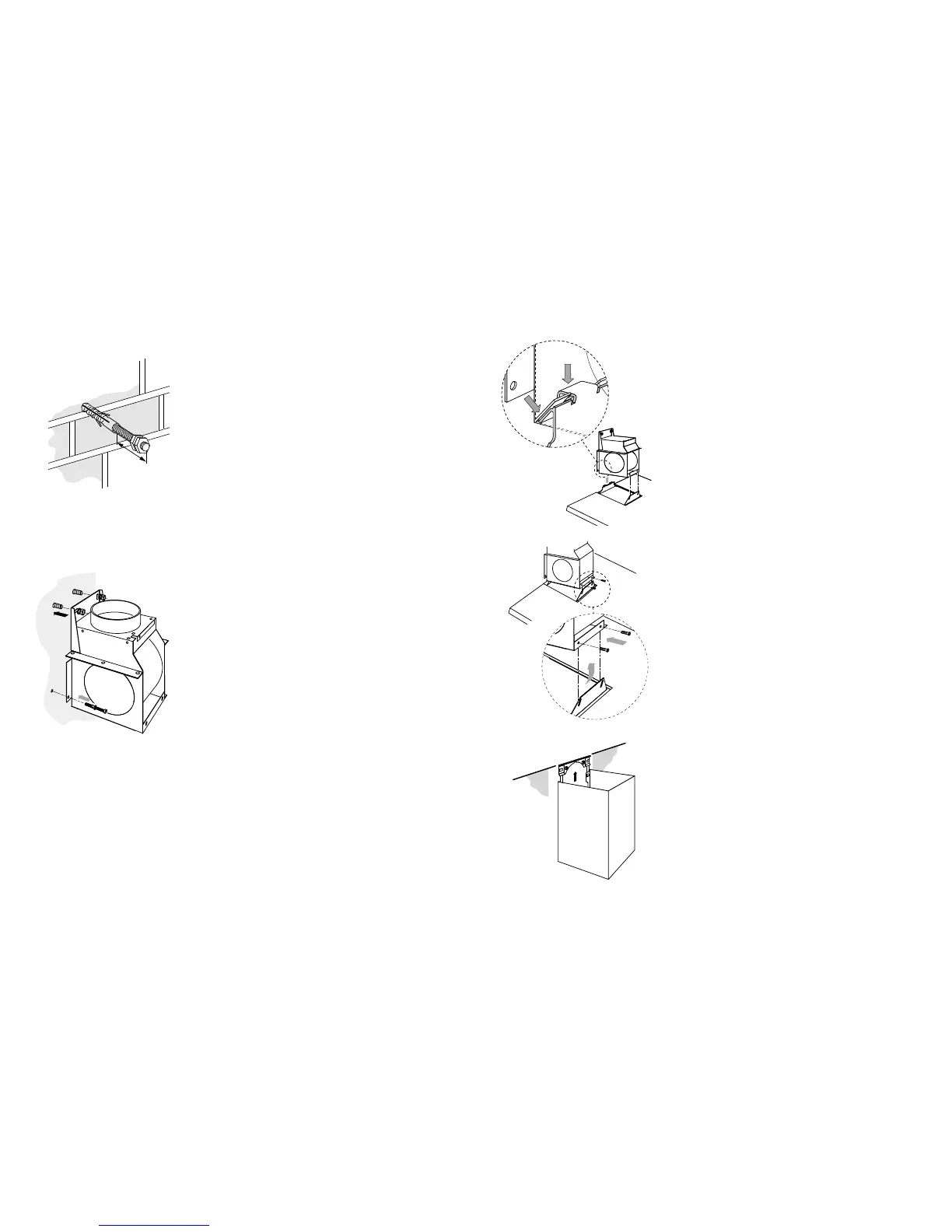

σηµάδεµα και τοποθέτηση του µοτέρ
Σηµαδέψτε το κάτω µέρος του απορροφητήρα
στον τοίχο (έχοντας υπψη σας την ελάχιστη
απσταση απ την εστία µαγειρέµατος). Χαράξτε
την (κάθετη) γραµµή κέντρου.
∆ιπλώστε ή κψτε µε ψαλίδι το περίγραµµα για τον
τύπο του απορροφητήρα σας και σηµαδέψτε τις
δύο επάνω οπές στερέωσης.
Τρυπήστε τις οπές στερέωσης (2 x 10mm).
Τοποθετήστε τα βύσµατα. Βιδώστε 2 παξιµάδια
προς αντίθετες κατευθύνσεις στις ράβδους µε το
σπείρωµα. Βιδώστε τις ράβδους µέχρι ένα βάθος
20 mm στον τοίχο (δείτε εικνα).
Αφαιρέστε τα παξιµάδια.
Κρεµάστε το µοτέρ στις ράβδους (1). Βιδώστε τα
παξιµάδια. Κρεµάστε το µοτέρ ακριβώς οριζντια.
Τρυπήστε τις οπές συσφίξως (2 x 6 mm) και σφίξτε
το µοτέρ µε τους συµπαραδιδµενους πείρους
στερέωσης (6 x 60) (2).
Τοποθετήστε τον αγωγ εξαερισµού.
Πραγµατοποιήστε την ηλεκτρική σύνδεση.
1
2
1
2
3
20

Atag EG411X Specifications

General

Brand	Atag
Model	EG411X
Category	Ventilation Hood
Language	English
