montage (vervolg)

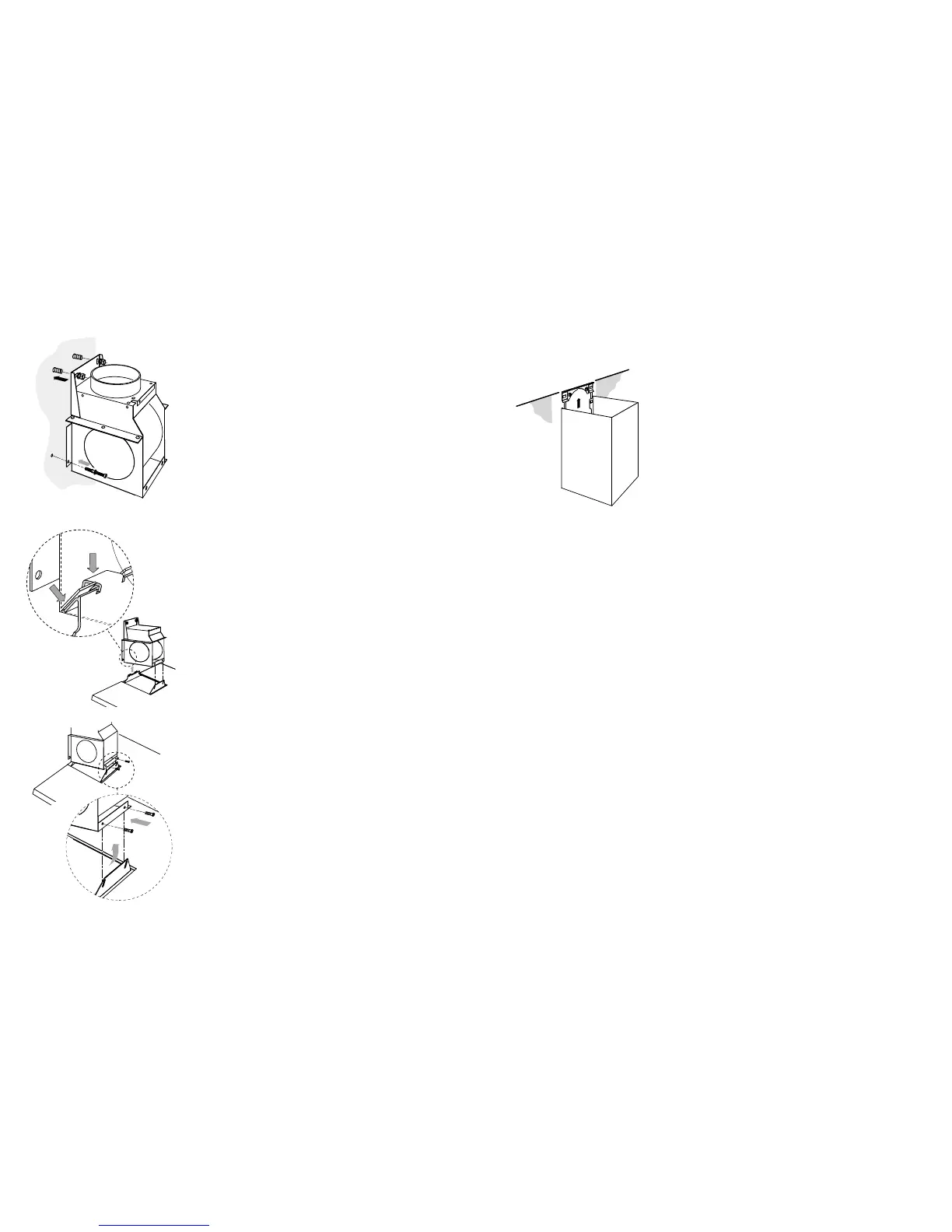

Hang de motormodule aan de draadeinden (1). Draai de
moeren aan. Zorg ervoor dat de module exact waterpas hangt.
Boor de borggaten (2x ø 6 mm) en borg de motormodule met
de bijgeleverde kozijnpluggen (6 x 60) (2).
Monteer het afvoerkanaal.
Breng de elektrische aansluiting tot stand.
kap ophangen
Monteer de kap aan de motormodule.
Haak eerst de achterzijde van de kap van onderaf in de
motormodule (1).
Kantel vervolgens de voorzijde omhoog (2), zodat de twee
bijgeleverde bouten (M5 x12) ingedraaid kunnen worden (3).
Stel met deze bouten de kap waterpas.
Maak de stekkerverbindingen in de kap.
telescooppijp ophangen
Let op: Bij recirculatie (WG8) mogen de ventilatiesleuven niet
afgedekt worden door de onderste telescooppijp.
Schuif de omgezette rand van de bovenste telescooppijp van
onderaf tussen de bevestigingsbeugel en de muur en schuif
de telescooppijp tegen het plafond. De telescooppijp zet
zichzelf vast.
Haak de onderste telescooppijp om de bovenste
telescooppijp en laat deze zakken.
Bevestig de filters en test de werking van de afzuigkap.
