WU1111PM

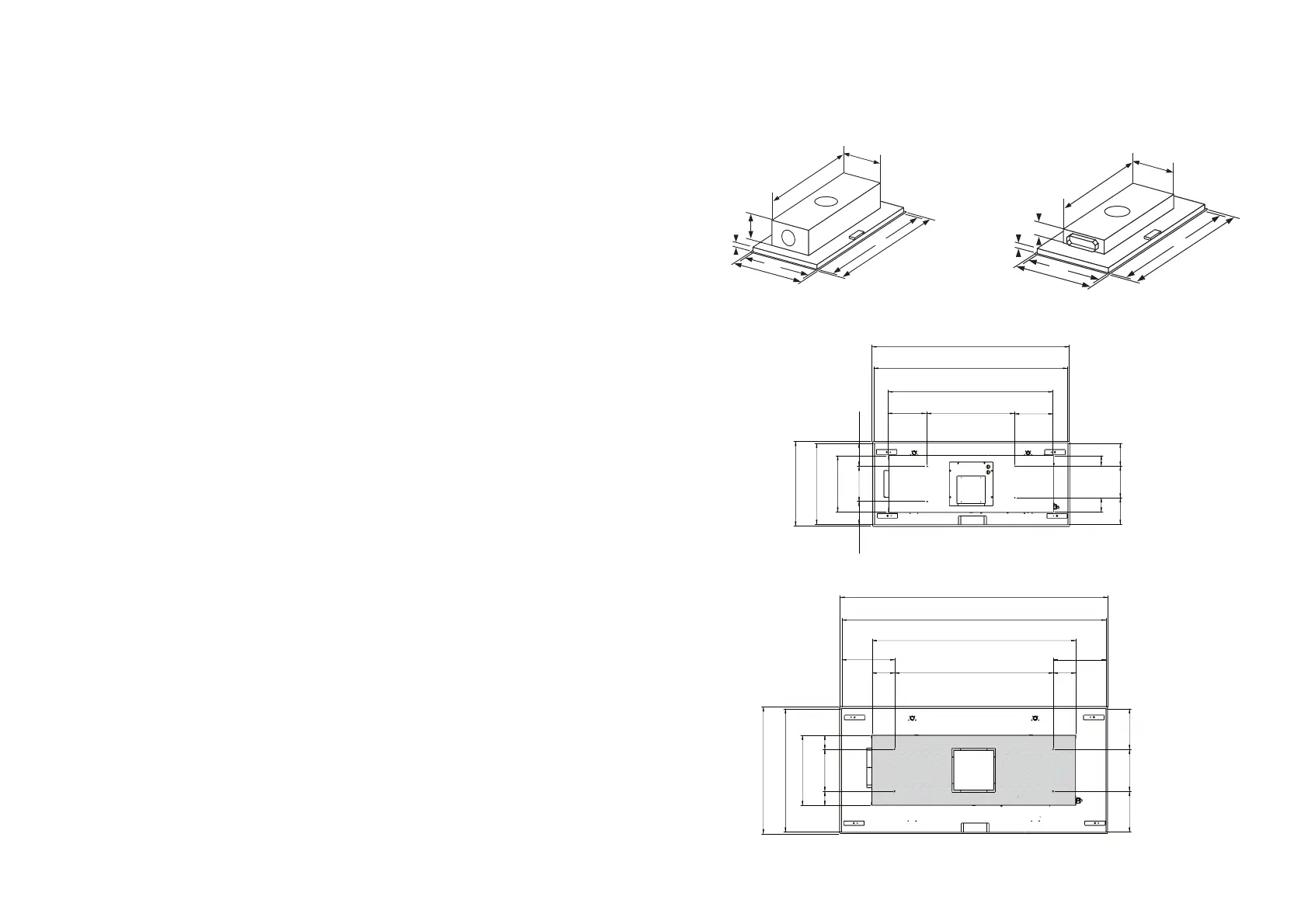

inbouwmaten
WU1511PX
installatie
afvoer (vervolg)
De afvoer kan rechtstreeks door de muur naar buiten
plaatsvinden, mits de muuropening door een rooster wordt
beschermd tegen inregenen en het binnendringen van
bladeren en dergelijke. De doorlaat van de afvoer mag niet
meer dan 20% beperkt worden door het muurrooster.
Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen.
Een kleinere diameter heeft een lagere afzuigcapaciteit en
een hoger geluidsniveau tot gevolg. Een bocht geeft
weerstand. Zorg ervoor dat het kanaal vloeiend verloopt en
zo min mogelijk bochten heeft. Trek de flexibele buis zover
mogelijk uit. Controleer voordat u met boren begint of er
geen installatieleidingen aanwezig zijn.
De afzuigkap WU1111PM heeft 3 afvoermogelijkheden:
boven, links of rechts. Standaard wordt de afvoer naar
boven gebruikt, u kunt de motor omdraaien om een afvoer
naar links of rechts te gebruiken:
1. Draai de 4 bevestigingsschroeven van de motor los en
verwijder de motor.
2. Draai de 4 schroeven van de afdekplaat (links of rechts)
los.
3. Plaats de afdekplaat over de bovenuitgang en bevestig
hem met de 4 schroeven.
4. Plaats de motor gekanteld in de zijuitgang en bevestig
hem met de 4 schroeven.
De WU1511PX heeft 3 afvoermogelijkheden. Hiervoor
worden 2 aansluitstukken geleverd.
- 180 mm rond voor afvoer boven
- 220 x 90 mm plat voor afvoer links of rechts
Let op: Bij de WU1511PX mag alleen externe motor type
WM105BI gebruikt worden.
