12

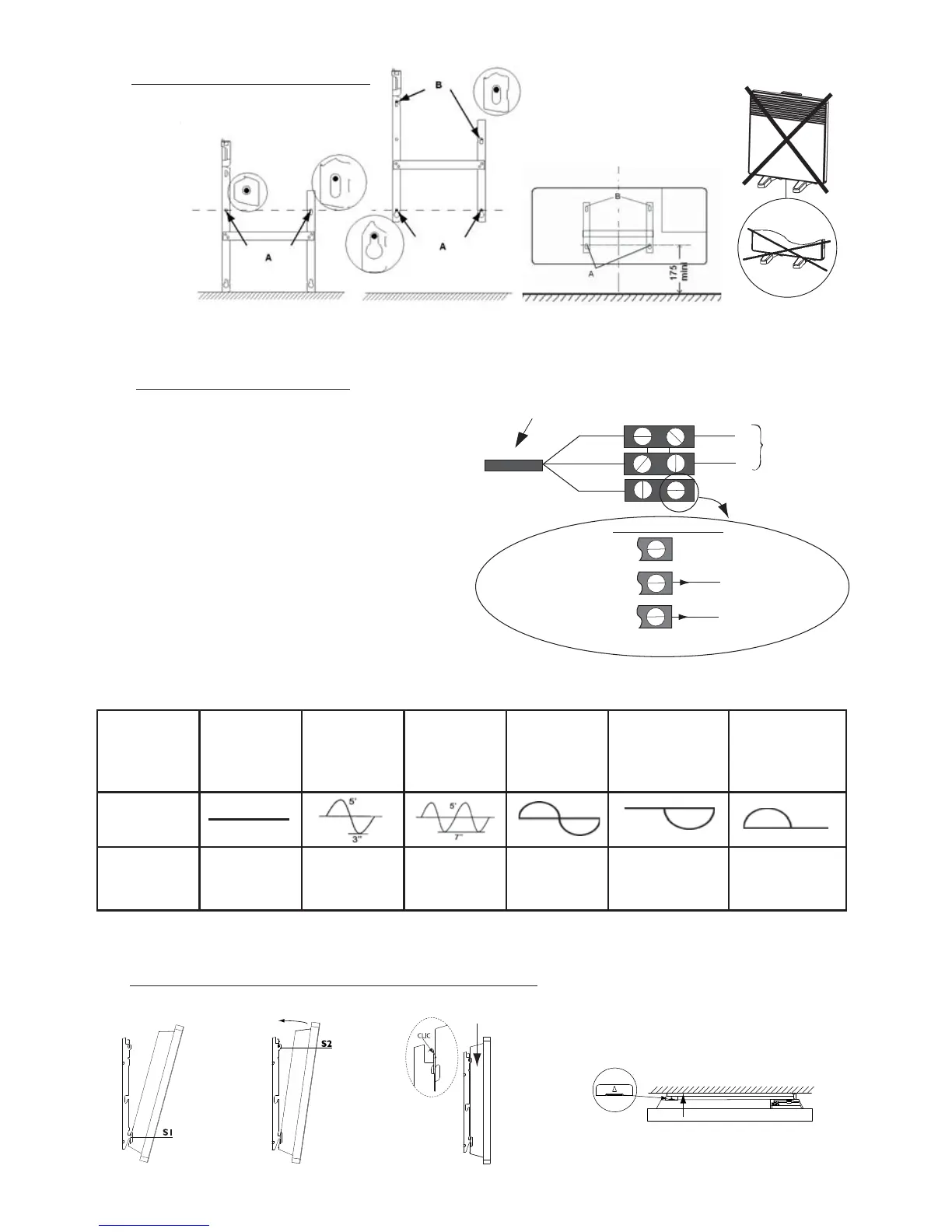

2-3 ) Aansluiting van het toestel :
- Het toestel moet op een netwerkspanning van 230 V 50 Hz
worden aangesloten.
- Deze aansluiting wordt tot stand gebracht met behulp van
een 3-dradige kabel (bruin = fase, blauw = neutraal, zwart =
besturingsdraad) en een schakelkastje. Op vochtige plaatsen,
bijvoorbeeld in een badkamer of keuken, moet het kastje op
ten minste 25 cm van de vloer worden gemonteerd.
- De installatie moet voorzien zijn van een veelpolige netscheiding
met een contactopeningswijdte van ten minste 3 mm.
- Het toestel mag niet geaard worden. Sluit de (zwarte)
besturingsdraad in geen geval aan op de aarding.
- Hoog model : Bij beschadiging van de toevoerkabel moet
deze vervangen worden door de fabrikant, diens
Servicedienst of een andere vakman, teneinde ieder risico te
voorkomen.
Is een besturingstoestel of een bestuurd toestel voorzien van een
30 mA differentiaalbeveiliging (vb.: badkamer), dan moet de voeding van de besturingsdraad door deze beveiliging worden beschermd.
Tabel met de instructies die het toestel via de besturingsdraad kan ontvangen. Te meten tussen de besturingsdraad en de neutrale.
Kabel van het apparaat
Fase=Bruin
Nulleider=Blauw
FASE
NULLEIDER
Elektriciteitsnet
1e geval : apparaat alleen
Stuurstroomdraad=Zwart
Drie mogelijke gevallen
Apparaat niet bestuurd
De stuurstroomdraad is
nergens op aangesloten
2e geval: slavenapparaat
3e geval: hoofdapparaat
Naar apparaat met cassette of de
programmeringscentrale
Naar stuurstroomdraad van een
apparaat met elektronische
regeling
Ontvangen
Instructies
geen stroom
Wisselstroom
Geen stroom
(4ʼ57ʼʼ) fase
230V(3ʼʼ)
Wisselstroom
Geen stroom
(4ʼ53ʼʼ) fase
230V(7ʼʼ)
Complete
Wisselstroom
230V
Negatieve halve
Wisselstroom
-115V
Positieve halve
Wisselstroom
+115V
Oscilloscopen
Ref/Neutraal
Verkregen
functie
COMFORT
COMFORT
-1°C
COMFORT
-2°C
ECO
Vorstvrij
Uitzetten
verwarming –
Tijdelijke
stroomafsluiting
Opmerking : Het is formeel verboden het apparaat in beweeglijke configuratie te gebruiken, op voeten of rolletjes.
model standaard, hoog, laag.
2-2)Vastzetten bevestigingshaakje
Boorpunten A
Boorpunten B
2-4) Het apparaat vastzetten op het bevestigingshaakje
KLIKKEN
