Atlantic F18 - Cómo Utilizar el Aparato

16
V2
V2
V3
V3
V1
V1
A
B
C
5
-3,5°
1) Descripción del panel de mando
2) Ajustar la temperatura CONFORT
Es la temperatura deseada durante la ocupación de la estancia.
a) Poner el cursor A sobre ; el piloto V3 se enciende.
b) Sitúe el selector rotativo C en 5; el piloto de calefacción V1 se enciende si la temperatura ambiente es inferior a la deseada.
c) Esperar unas horas hasta que la temperatura se estabilice.
d) Si el ajuste es el deseado (eventualmente verificar con un termómetro), anotar la posición de forma definitiva.
Si el reglaje no es el deseado, ajustarlo y volver al punto c.

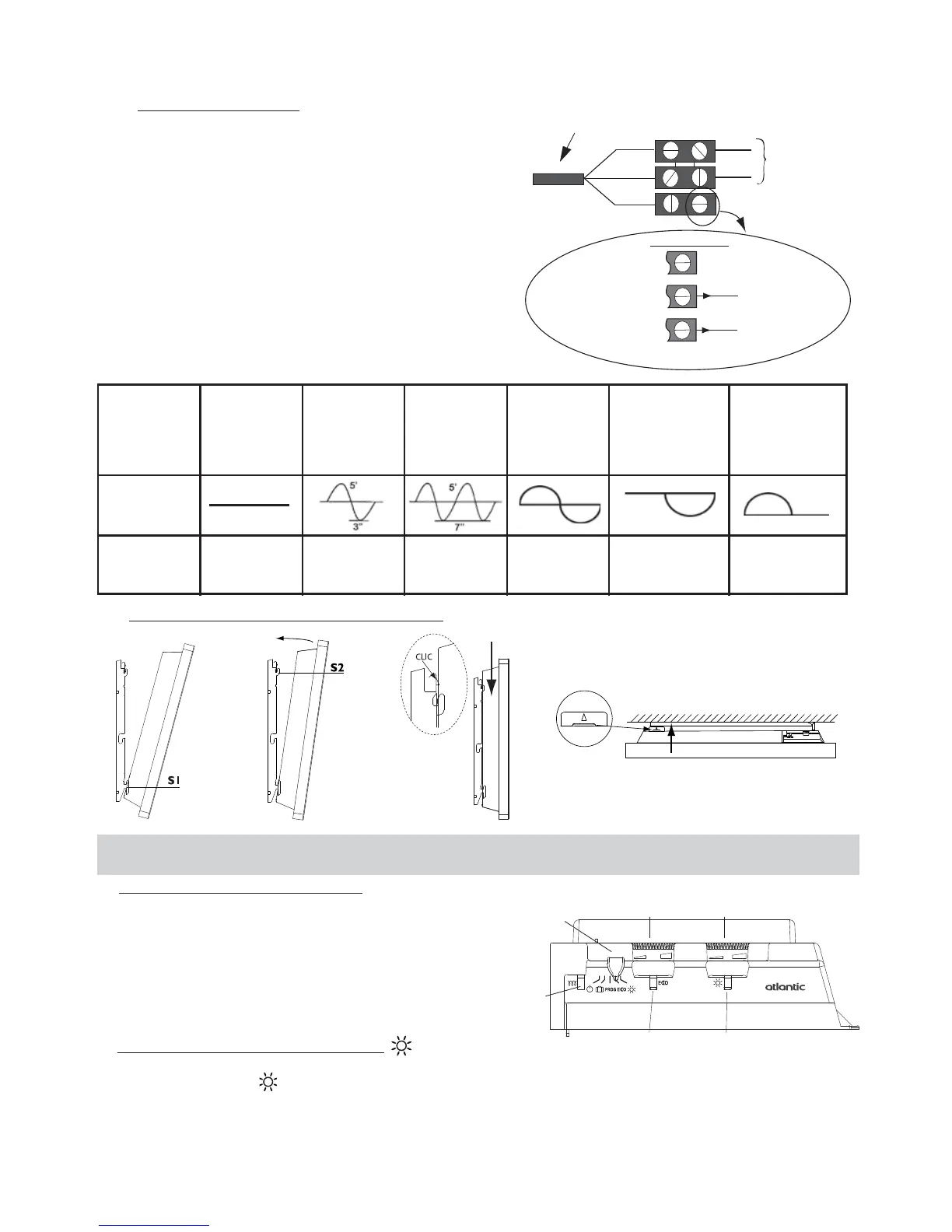

2-3 ) Conectar el aparato :
- El aparato necesita una alimentación de 230 V 50 Hz.
- Su conexión a la red se efectuará mediante un cable de 2 hilos (marrón
= fase, azul = neutro), un cable de 3 hilos (marrón = fase, azul = neutro,
negro = hilo piloto) a través de una caja de conexiones. En lugares hú-
medos, como cuartos de baño y cocinas, el cajetín de conexión deberá
i
nstalarse, como mínimo, a 25 cm del suelo.
- La instalación deberá contar con un dispositivo de corte omnipolar do-
tado de una distancia de apertura de contacto de, por lo menos, 3 mm.
- No se puede realizar una conexión a la tierra.
- No conectar el hilo negro a la tierra.
- La sustitución del cable de alimentación, si éste fuese demasiado corto
o se hubiese deteriorado, requiere el uso de herramientas especiales y
deberá ser realizada por un especialista.
II-CÓMO UTILIZAR EL APARATO
Cable del aparato
Fase= Marrón
Neutro=Azul
FASE
NEUTRO
Red
Eléctrica
Tres casos posibles
Hilo piloto=Negro
1er caso: aparato solo
2e caso: aparato Esclavo
El hilo piloto no está
conectado
Hacia aparato con cassette o
central de programación
3e caso:Aparato
Hacia hilo piloto de un aparato
de regulación electrónica
Órdenes
recibidas
Ausencia de
corriente
Alternancia au-
sencia de cor-
riente (4ʼ57ʼʼ)
fase 230V(3ʼʼ)
Alternancia au-
sencia de cor-
riente (4ʼ53ʼʼ)
fase 230V(7ʼʼ)
Alternancia
completa 230V
Semi-alternancia
negativa
-115V
Semi-alternancia
positiva +115V
Osciloscopio
Ref/Neutro
Modo obtenido CONFORT
CONFORT
-1°C
CONFORT
-2°C
ECO
FUERA DE
HIELO
PARADA
CALEFACCIÓN –
CORTE
Nota : Está formalmente prohibido utilizar el aparato en configuración móvil, sobre pies o sobre ruedas, Zócalo exceptión.
2-4) Bloquear el aparato sobre la pata de enganche
A Cursor de los modos
B Botón de reglaje de la reducción eco
C Botón de reglaje de la consigna de la temperatura Confort
V1 Piloto indicador de calentamiento.
V2 Piloto del modo Eco
V3 Piloto del modo Confort
