Уважаемый покупатель! Благодарим Вас за выбор нашей продукции!
Приобретенный Вами прибор прошел многочисленные испытания и тесты, что позволяет гарантировать его
высокое качество. Мы надеемся, что он оправдает все Ваши ожидания.
ВНИМАНИЕ! Пожалуйста, внимательно прочитайте данное руководство по установке и эксплуатации и
сохраняйте его до момента окончания использования прибора. Все операции по установке и подключению
должны производится на полностью обесточенном приборе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА (смотрите на этикетке)
Прибор отвечает стандартам качества электробезопасности NF по категориям В или С в соответствии с
информацией на этикетке. Степень защиты IP24 – защищен от брызг. Класс защиты II – двойная изоляция.
I - ИНСТРУКЦИЯ ПО УСТАНОВКЕ
- Прибор предназначен для установки и использования в жилых
помещениях.

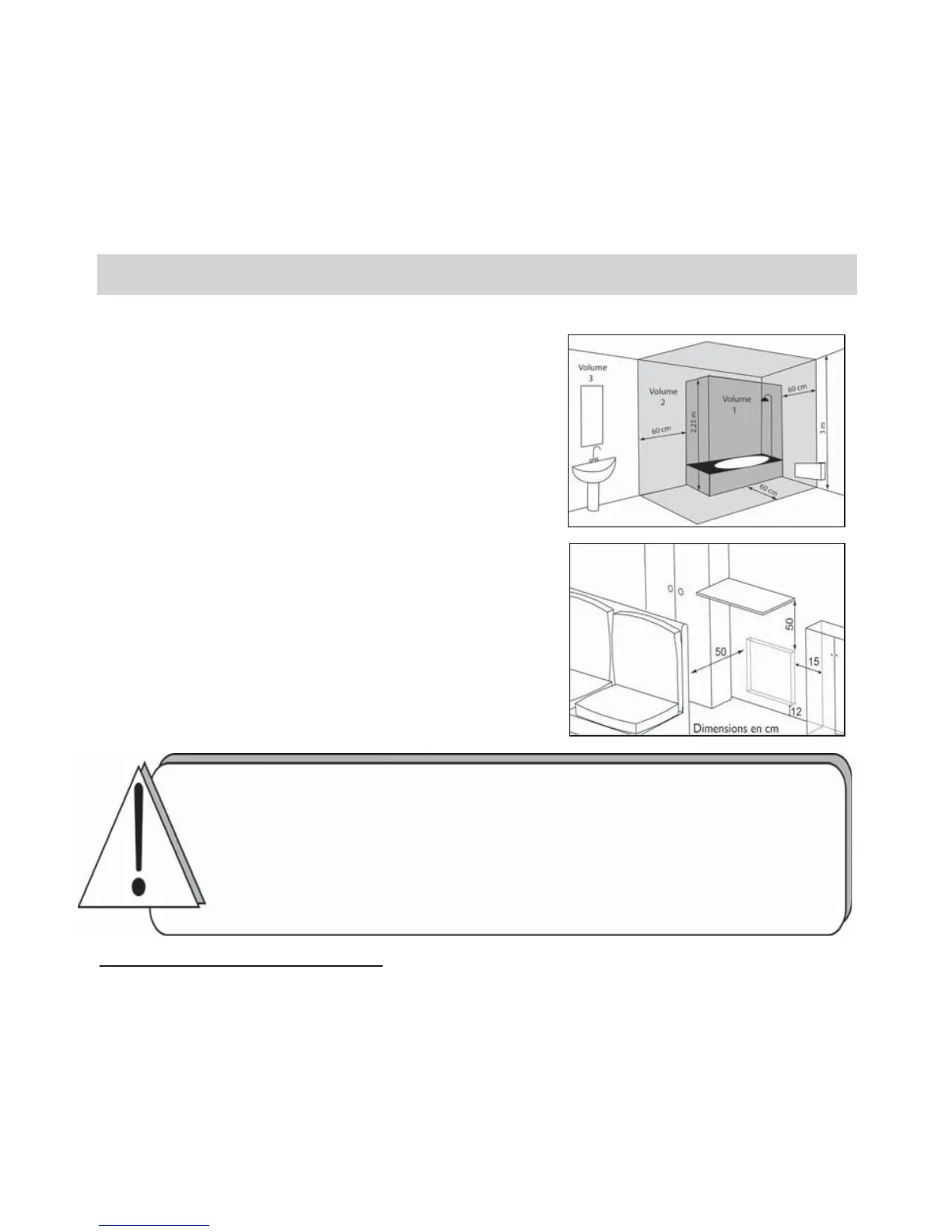

- Прибор может устанавливаться в ванной комнате согласно рис
(размеры в см):
• в зоне Volume 3
• в зоне Volume 2, если человек, находясь в душе или ванне НЕ
сможет дотянуться до прибора
- Требуемое минимальное расстояние до других предметов
согласно рис
(размеры в см).
- В случае если какой-либо облицовочный материал на стене
проложен поверх толстого изоляционного слоя, то следует
поместить под несущий кронштейн прибора прокладку, толщина
которой равна толщине изоляционного материала, что обеспечит
образование между стеной и задней стенкой прибора свободного
зазора, достаточного для того, чтобы не оказывать влияние
работу блока управления и датчика t°.
- Внимание! Установка прибора запрещена:
На сквозняке, который может нарушить процесс измерения и
регулирования t°.
(Под отверстием принудительной регулируемой системы
вентиляции и т.п.)
Под или поверх фиксированной стенной розеткой (cM.pиc
A
).
В зоне Volume1 ванных комнат
(cM.pиc
).
В зоне Volume2 если человек, находясь в душе или ванне
сможет дотянуться до прибора.
Производитель не рекомендует установку вертикальных моделей на высоте более 1000 м
над уровнем моря, т.к. в таких условиях есть вероятность некорректной работы прибора
- повышение to выходящего воздуха (примерно на 10°С при изменении высоты на 1000м).
Категорически запрещено устанавливать вертикальные модели горизонтально и гори-
зонтальные модели вертикально (см. рис
B) (когда решетки жалюзи оказываются в
вертикальном положении), а также запрещено переворачивать прибор решеткой-жа-
люзи вниз
Приборы с маркировкой как на рис
B предназначены только для фиксированного на-
стенного монтажа. Запрещено устанавливать такие приборы на пол либо использовать
их в мобильном положении.
1) Фиксация прибора на стене
- Положите прибор на ровную поверхность решеткой-жалюзи вниз
- При помощи плоской отвертки подденьте один угол кронштейна
(cM.pиc)
- Поднимите одну сторону кронштейна под углом в 45°C и выньте вторую сторону кронштейна
- Расположите кронштейн у стены на уровне пола
(cM.pиc позиция 1)
.
- Наметьте два места для отверстий по пунктирной линии (места нижних отверстий кронштейна)
- Приподнимите кронштейн, совместив отметки с нижними отверстиями кронштейна, после чего наметьте
оставшиеся два места для верхних отверстий кронштейна (позиция 2).
- Просверлите отверстия и зафиксируйте кронштейн на стене при помощи дюбелей и винтов
- Не забудьте вставить прокладки между кронштейном и стеной при необходимости
- Поставьте прибор на нижние выступы кронштейна согласно
pиc
S1
- Прижмите прибор к верхним выступам кронштейна согласно
pиc
S2
- Защелкните прибор на кронштейне по направлению сверху вниз
