-Vous pouvez raccorder le fil pilote si votre maison est équipée d’une
centrale de programmation, d’un programmateur ou d’un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de pro-
grammation, procédez aux vérifications suivantes en fonction des
modes choisis (Confort, Eco, ...) :

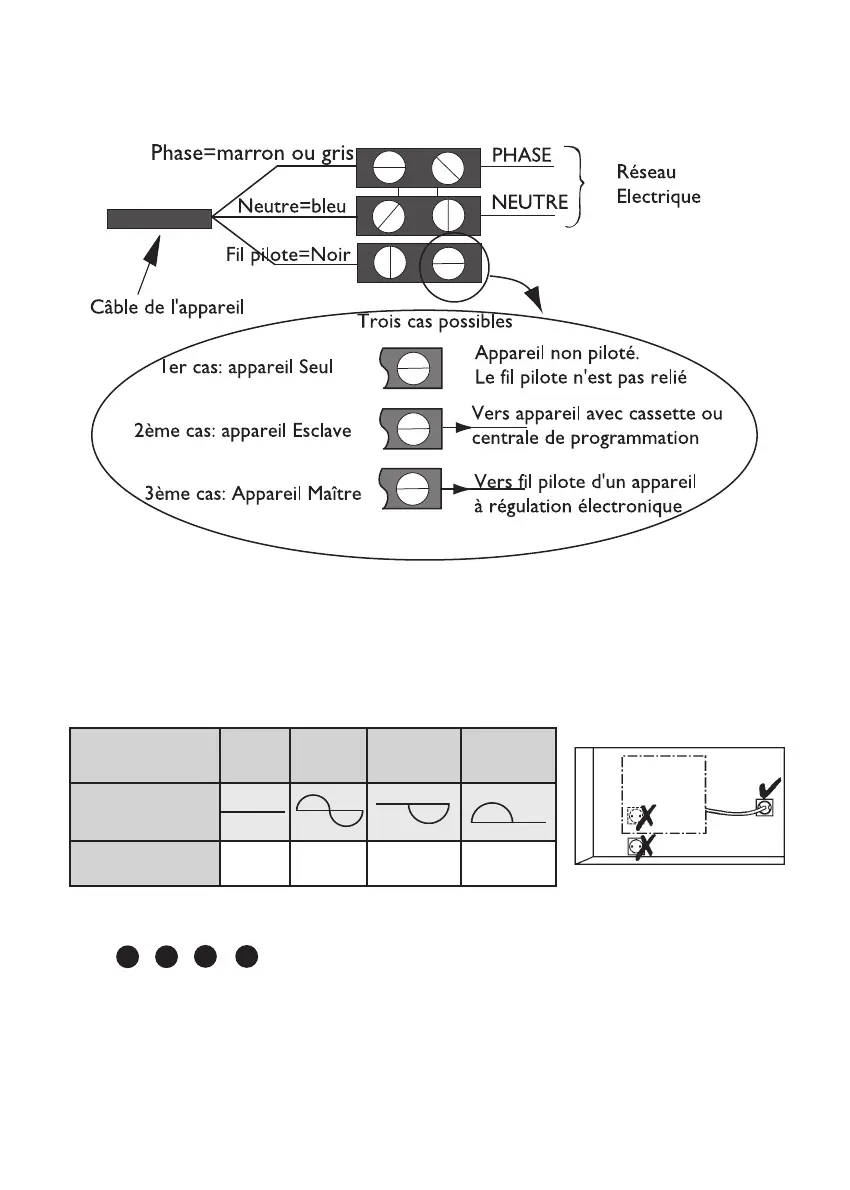

Schéma de raccordement de l’appareil
-Coupez le courant et branchez les fils d’après le schéma suivant :
CONFORT ECO HORS GEL
ARRET DU
CHAUFFAGE
DELESTAGE
SIGNAL A
TRANSMETTRE
MESURE ENTRE LE FIL
PILOTE ET LE NEUTRE
0 Volt 230 Volt
-115 Volts néga-
tive
+115 Volts
positive
5/ Verrouiller l’appareil sur la patte d’accrochage
12
11
9
10
6/Entretien
Pour conserver les performances de l’appareil, il est nécessaire, envi-
ron deux fois par an, d’effectuer son dépoussiérage.
Ne jamais utiliser de produits abrasifs et de solvants.
