4/ Ligação de aparelho
- O aparelho deve ser alimentado com uma potência de 230V 50 Hz.
- A ligação à rede deve ser efectuada com um cabo de
3 fio através de uma caixa de ligação. Nos locais
húmidos, como as casas de banho e as cozinhas, é
necessário instalar a caixa de liga ção a pelo menos
25 cm do chão.
- Para evitar qualquer perigo provocado pelo rearma-
mento intempestivo do corta circuito térmico, este
aparelho não deve ser alimentado por intermédio de
um interruptor externo, como um temporizador, ou
estar ligado a um circuito que é regularmente colo-
cado sob tensão e fora de tensão pelo fornecedor de
electricidade.
- A instalação deve estar equipada com um dispositivo
de corte omnipolar que tenha uma distância de abertura de contacto mínima de 3 mm.
- A ligação à terra está interdita.
Não ligar o fio piloto (preto) à terra.
- Se o cabo de alimentação for danificado, deve ser substituído por o fabricante, seu serviço pós-venda
ou uma pessoa de qualificação similar a fim de evitar um perigo.
- Se um aparelho piloto ou comandado estiver protegido por um diferencial de 30 mA (p.ex.: casa de
banho) é necessário proteger a alimentação do fio piloto neste diferencial.

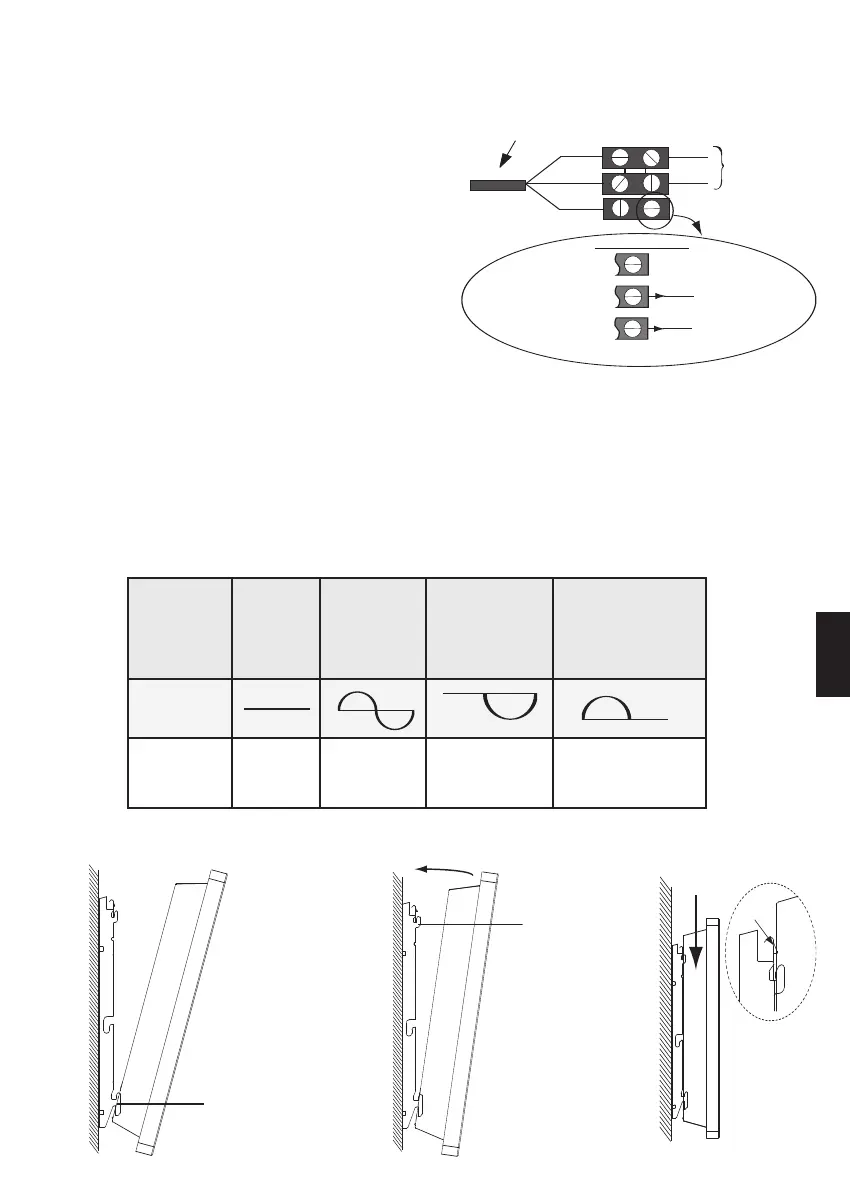

Tabela dos comandos que o aparelho pode receber através do seu fio piloto.
(Medir entre o fio piloto e o neutro)
Cabo do aparelho
Fase=castanho
Neutro=Azul
FASE
NEUTRO
Rede
Eléctrica
Três casos possíveis
Fio piloto=preto
1º caso: aparelho só
2e caso:Aparelho escravo
Aparelho não pilotado
O fio piloto está ligado
O seu aparelho com cassete ou
central de programação
3º caso: aparelho mestre
Para fio piloto de um aparelho
de regulação electrónica
Comandos
recebidos
Ausência de
corrente
Alternância
completa
230 V
Semi-alternância
negativa -115V
Semi-alternância
positiva +115V
Osciloscópi
Ref./Neutro
Modo obtido
CONFORTO
ECO ANTI-GELO
DESLIGARD O
AQUECIMENTO
PARAGEM DESLASTRE
5/ Bloquear o aparelho na patilha de fixação
